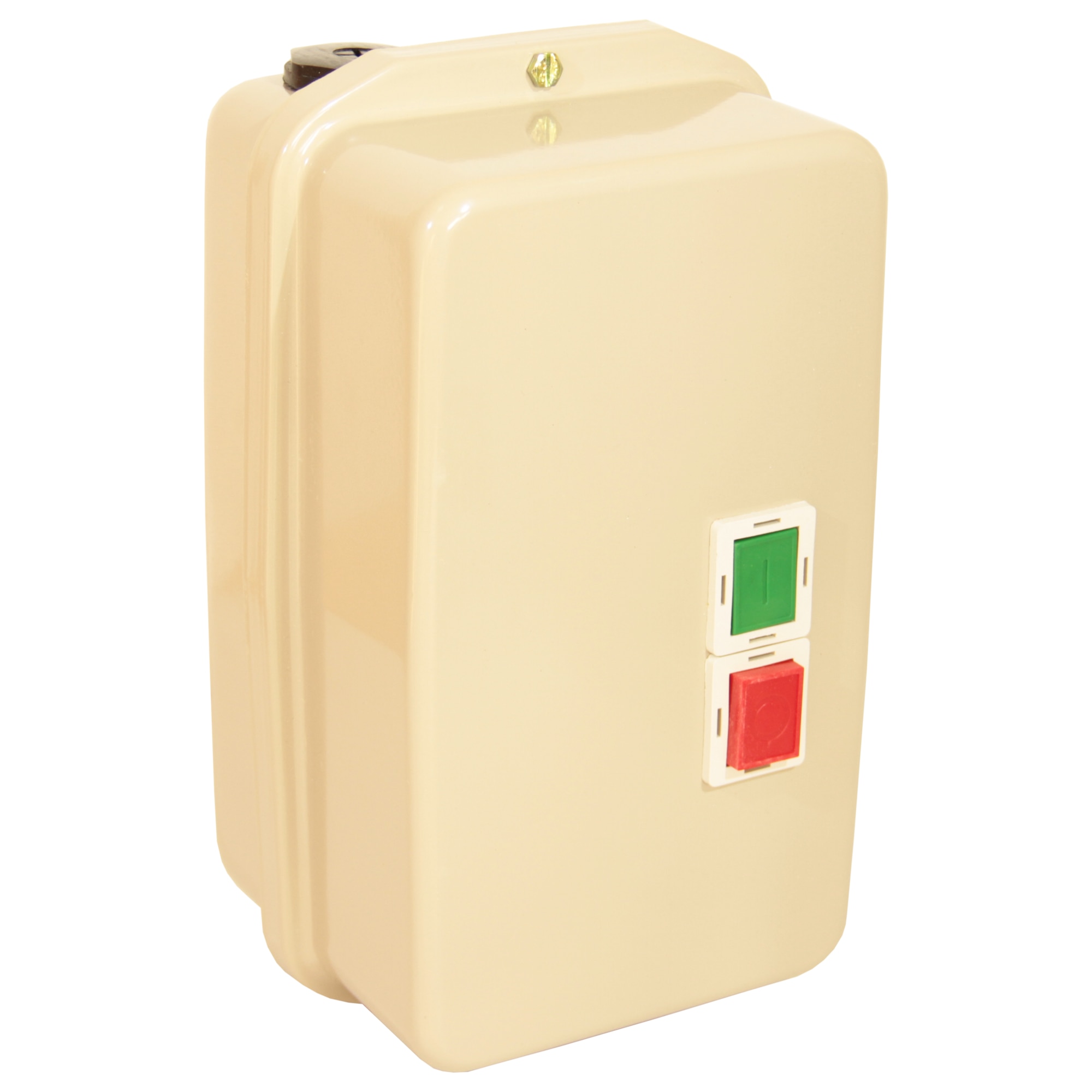

MOTOR STARTER ELVON IP54 LC1-D65 65A / 380V ECHIPAT CU BUTOANE, CUTIE ETANSA, CONTACTOR SI RELEU TERMIC
Contactor tip: LC1-D65
Putere nominala AC3 kW/HP 380-440V: 30/40 kW
Curent AC3: 65A
Curent termic Ith: 80A
Releu termic LR2-D-3359 (cod Elvon 13921)
Carcasa marimea: LE1-3
FUNCTII
conectarea sau deconectarea consumatorilor CA
nu permite conectarea voluntara repetata a declansatorului in caz de disparitie temporara
a tensiunii electrice
protectia motorului la suprasarcina in diapazonul respectiv de protectie termica
rezistenta mare la caracteristicile de curent
consum mic de energie electrica si dimensiuni de gabarit mici
Utilizare:
Motor starterele in cutie etansa sunt utilizate pentru protectia si comanda motoarelor electrice.
Motor starterele electromagnetice de pornire directa din seria Elvon LE1 servesc la pornirea de la si la distanta prin comanda
directa a motoarelor electrice asincrone, monofazate sau trifazate, sau a altor consumatori electrici.
Motor starterul are in componenta contactorul din seria LC1-D, care este protejat cu releu termic LR2. Carcasa este din METAL pentru LE1-3 (rezistenta la UV). Aceasta protejeaza componentele de praf si umezeala, avand un grad de protectie IP 54.
Este necesar sa fie asigurata protectia aparatului la scurtcircuit cu ajutorul intrerupatoarelor automate sau a sigurantelor
fuzibile.
Motor starterul este echipat din fabrica cu releul termic maxim admis de catre contactor, insa, in functie de aplicatie, se poate alege alt releu termic astfel incat curentul reglat sa fie mai mic decat curentul nominal al contactorului.
Componenta:
carcasa metalica – invelis rezistent la coroziune
material plastic – neinflamabil, rezistent la UV (material cu autostingere)
cutie formata din corp, cutie si capac. Cutia se asambleaza cu capacul prin intermediul a doua suruburi rapide;
contactor fixat pe suport de montaj;
buton verde de pornire;
buton rosu de oprire;
butoanele se fixeaza pe capacul cutiei;
releu termic;
conexiuni pentru circuitele de comanda realizate cu conductor flexibil de 1,5 mmp;
borna de nul;
presetupe pentru trecerea cablurilor; pentru marimile 1 si 2 gaurile pentru presetupe sunt preformate, urmand sa fie definitivate la montaj, iar pentru marimea 3 presetupele sunt deja montate pe cutie.
Conectare:
borna de conexiuni cu surub
cabluri flexibile sau rigide, cu sau fara terminal pentru cablu, folosite pentru conexiune la consumator si cu sectiuni in functie
de puterea motorului;
cate doua orificii la terminalele de intrare/iesire, prevazute cu adaptoare pentru cabluri;
posibilitate de reglare a diapazonului de declansare a protectiei;
posibilitate de functionare la frecventa mai inalta;
PARAMETRI TEHNICI
Tensiune nominala bobina de comanda
380V
Tensiune nominala de lucru
690V
Diapazoane de functionare la curent nominal
65A AC3
Tensiune de izolatie (Ui): V
660V
Rezistenta la tensiune de impuls
6000V
Grad de protectie
IP54
