Kit programator USB CH341B cu cleste, EEPROM SOIC8/SOP8, Flash cip BIOS
Descriere:
Kit-ul contine si un programator pentru componente seriale, ideal pentru programarea EEPROM-urilor si a memoriilor flash SPI.
Este compatibil cu o gama larga de dispozitive din familia 24C si 25C, suportand atat EEPROM-uri pe magistrala I2C, cat si memoriile flash SPI de pana la 128Mbytes.
Este echipat cu chip CH341B, poate recunoaste automat chipul din seria 25.
Programatorul USB CH341B poate fi folosit pentru programarea cipurilor 24 EEPROM si 25 SPI cu 8 si 16 pini.
Portul USB la TTL poate fi folosit si pentru programarea online.
Recunoaste automat microcipuri seria 25 si suporta procedura download serie STC.
Ofera pini SPI pentru expansiune si opereaza atat in 3.3V cat si in 5V.
Acest programator este minunat deoarece accepta conversia USB la TTL, iar placa de conversie SOP8 SOP16 la DIP8 face conexiunea cu diferite cipuri cu usurinta.
Specificatii tehnice:
Tensiune alimentare: 3.3 - 5V DC sau USB
Interfata: USB
Sisteme operare suportate: Windows XP, Vista, 7 si 8 (32/64bit)
Suport: 24EEPROM si 25 SPI cu 8 si 16 pini
USB la TTL: Da
SPI: Da
Dimensiuni: 70 * 27mm
Descriere cleste de testare SOP8:
Clestele de testare SOP8 este aplicabil pentru IC-uri cu o latime a corpului de 150MIL pana la 300MIL, cu o distanta de 1.27mm.
Doua specificatii de cablu drept si curbat sunt disponibile, cu fir, lungimea firului este de aproximativ 35cm, lungimea totala este de aproximativ 42cm, latimea este universala, iar cipul nu necesita dezasamblare.
In prezent, multe cipuri EPROM, cum ar fi placi de baza, rutere, set-top box-uri, ecrane LCD si console de jocuri sunt encapsulate si sudate pe placa de circuit cu 8 pini SOP8.
Pentru a arde si actualiza, este necesar sa indepartati cipul si sa-l ardeti pe arzator, si sa cumparati baza de ardere corespunzatoare, ceea ce este foarte problematic.
Cel mai important lucru este ca utilizatorii nu au nevoie de un fier de lipit, cu atat mai putin sa stie cum sa indeparteze cipul.
Desi unii experti in intretinere profesionala sunt abili in lipire, trebuie intotdeauna sa demonteze si sa sudeze, ceea ce va deteriora inevitabil pad-ul PCB.
Si este usor sa deteriorati cipul cand il indepartati.
Chiar si daca este indepartat si ars, trebuie sudat pe placa de baza.
In acest fel, temperatura ridicata este usor de deteriorat cipul, iar datele arse sunt usor de pierdut si de deteriorat placa de baza.
Acest cleste de ardere detasabil pentru cip economiseste procesul de lipire.
Cu acest cleste universal de ardere, poate face reimprospatarea mai simpla si mai eficienta.
Nota:

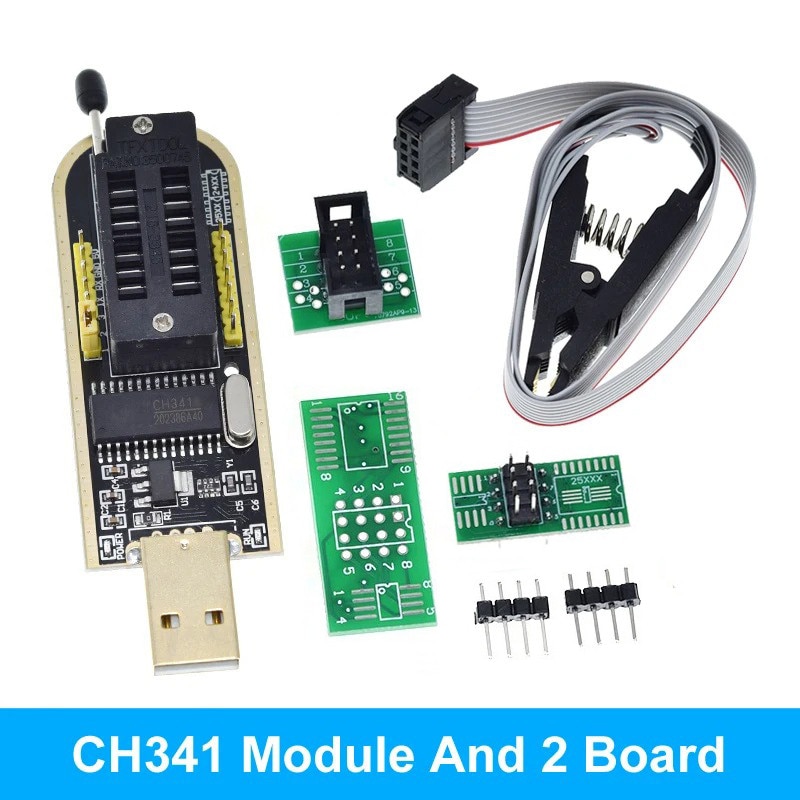

Pachetul contine toate produsele care sunt prezentate in prima fotografie.
Lista dispozitivelor suportate din seria 25/26:
AMIC: A25L512, A25L05P, A25L10P, A25L20, A25L20P, A25L40P, A25L40, A25L40P, A25L10, A25L80P, A25L016, A25L16P, A25L032, A25L032
ATMEL: AT25F512, AT25F512B, AT25F512A, AT25FS010, AT25F1024, AT25F1024A, AT25F2048, AT25DF021, AT25F4096, AT25F040, AT25F041A, AT26F004, AT26DF081A, AT26DF161, AT26DF161A, AT25DF321, AT25DF321A, AT25DF641, AT25DF321
COMMON: 25X005, 25X05, 25X10, 25X20, 25X40, 25X80, 25X16, 25X32, 25X64, 25X128, 25X256, 25X512, 25×1024, 25×2048
EON: EN25F05, EN25PO5, EN25LF05, EN25F10, EN25LF10, EN25D10, EN25P10, EN25F20, EN25LF20, EN25F40, EN25P40, EN25D80, EN25PD80, EN25F80, EN25P80, EN25T80, EN25B16, EN25B16, EN25B16T, EN25T16, EN25F16, EN25Q16, EN25Q32, EN25Q32, EN25Q32T, EN25Q64, EN25B64, EN25F64, EN25B64T, EN25F128, EN25B128, EN25Q128, EN25Q128
ES: ES25P10, ES25P20, ES25M40A, ES25M40, ES25P40, ES25P40A, ES25P16, ES25P80, ES25P80A, ES25M80, ES25M80A, ES25M16
ESMT: F25L04UA, F25L004A, F25L08PA, F25L008A, F25L016A, F25L16PA, F25L32PA, F25L32QA
GIGADEVICE: GD25Q512, GD25Q10, GD25020, GD25F40, GD25D40, GD25B80, GD25D80, GD25T80, GD25F80, GD25Q32, GD25Q64, GD25Q128
KH: KH25L8036D
MXIC: MX25V512, MX25L512, MX25L1005, MX25L2005, MX25L8035, MX25L4005A, MX25V4035, MX25V4005, MX25L8005, MX25L1635D, MX25L1605D, MX25V8005, MX25L1635E, MX25L1608D, MX25L3208D, MX25L3237D, MX25L3225D, MX25L3235D, MX25L3205D, MX25L3206E, MX25L6455E, MX25L6408D, MX25L6406E, MX25L12845E, MX25L12805D, MX25L12805D
NEXFLASH: NX25P10, NX25P20, NX25P40, NX25P80, NX25P16, NX25P32
NSHINE: MS25X05, MS25X10, MS25X20, MS25X40, MS25X80, MS25X16, MS25X32, MS25X64, MS25X128
PMC: PM25LV512A, PM25LVO10A, PM25LVO20, PM25LVO40, PM25LVO80B, PM25LVO16B
SAIFUN: SA25F005, SA25F010, SA25F020, SA25F040, SA25F080, SA25F160, SA25F320, SPANSION, S25FLO04A, S25FLO08A, S25FLO16A, S25FLO32A, S25FLO64A, S25FL128P, S25FL129P
SST: SST25VF512A, SST25VF512, SST25VF010, SST25VF010A, SST25VF020A, SST25VF020, SST25VF020B, SST25VF040B, SST25VF040A, SST25VF040, SST25VF040B, SST25VF016B, SST25VF0328, SST25VF032, SST25VF032A, SST25VF032B, SST25VF064C, SST25VF064A, SST25VF064B
ST: M25P05A, M25P05, M25P10A, M25P10, M25P20, M25P20, M25PE10, M25PE8, M25P40, M25P40, M25PE40, M25PX40, M25P16, M25PE16, M25PX16, M25PX32, M25PE64, M25P64, M25PE64, M25PE32, M25P32, M25PE32, M25PE16, M25P128
WINBOND: W25X10, W25P10, W25X10AL, W25X10A, W25P20, W25X20AL, W25X20, W25X20A, W25P20, W25P20L, W25X40, W25P40, W25X40L, W25Q40BV, W25Q80BV, W25Q80AL, W25Q16V, W25Q16V, W25P16, W25X16, W25X80, W25P80, W25X80A, W25X80AL, W25Q16BV, W25Q32BV, W25Q32V, W25Q32BV, W25Q64BV, W25Q64, W25Q64V, W25Q64BV, W25Q128BV, W25Q128, etc.
Atentie!
Produsul este destinat specialistilor si persoanelor pasionate de electronica si nu include alte instructiuni de asamblare sau utilizare.
