Nota: Aceasta descriere a fost tradusa automat in limba romana.

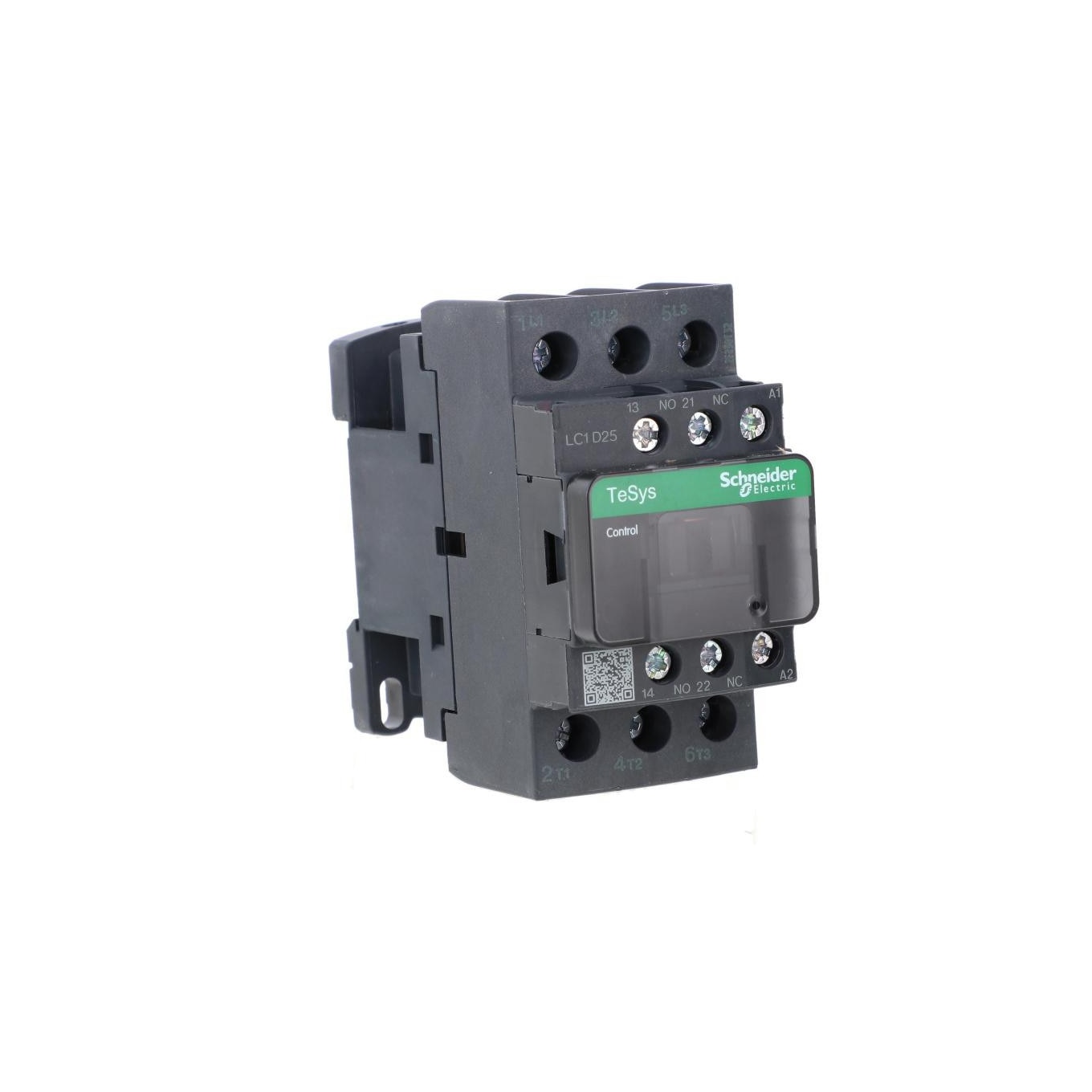

Contactor de putere 25A 3P 42V AC 1Z 1R (LC1D25D7) A Descriere: Gama de produse TeSys D Gama de produse TeSys Nume produs TeSys D Tip produs sau componenta Contactor Nume scurt dispozitiv LC1D Aplicatie Sarcina rezistiva Control motor Categoria de utilizare AC-4 AC- 3 AC-1 Numar de poli 3P Combinatie de contacte 3 NO [Ue] tensiune nominala de functionare <= 300 V curent continuu (DC) pentru circuitul de alimentare <= 690 V curent alternativ (AC) 25...400 Hz pentru circuitul de putere [Ie] curent nominal de functionare 25 A (<= 60 A°C) la <= 440 V curent alternativ (AC) AC-3 pentru circuitul de alimentare 40 A (<= 60 A°C) la <= 440 V curent alternativ (AC) AC-1 pentru circuit de putere Puterea motorului in kW 11 kW la 380...400 V AC 50/60 Hz AC-3 15 kW la 500 V AC 50/60 Hz AC- 3 15 kW la 660...690 V AC 50/60 Hz AC-3 5,5 kW la 220...230 V AC 50/60 Hz AC-3 11 kW la 415...440 V AC 50/60 Hz AC -3 5,5 kW la 400 V AC 50/60 Hz AC-4 Puterea motorului in CP 2 CP la 115 V curent alternativ (AC) 50/60 Hz pentru motoarele monofazate 3 CP la 230/240 V AC (AC) 50/60 Hz pentru motoarele monofazate 5 CP la 200/208 V curent alternativ (AC) 50/60 Hz pentru 3 faze Motoare de 7,5 CP la 230/240 V curent alternativ (AC) 50/60 Hz pentru 3 faze Motoare de 15 CP la 460/480 V curent alternativ (AC) 50/60 Hz pentru 3 faze Motoare de 20 CP la 575/600 V curent alternativ (AC) 50/60 Hz pentru motoare trifazate Tip tensiune de control AC 50/60 Hz Valoare tensiune de control 42 V AC 50/60 Hz Contacte auxiliare incorporate 1 NO + 1 NC [Uimp] tensiune nominala de rezistenta la impuls 6 kV conform IEC 60947 Categoria de supratensiune III [Ith] curent termic nominal 40 A la <= 60 A°C pentru circuitul de putere 10 A la <= 60 A°C pentru circuitul de semnalizare Irms nominal curent de comutare 450 A la 440 V pentru puterea circuitului conform IEC 60947 140 A curent alternativ (AC) pentru circuitul de semnalizare conform IEC 60947-5-1 250 A curent continuu (DC) pentru circuitul de semnalizare conform IEC 60947- 5-1 Capacitate nominala capacitate de scurtcircuit 450 A la 440 V pentru circuitul de alimentare conform IEC 60947 [Icw] curent nominal de scurta durata 120 A <= 40 A°C 1 min. circuit de putere 240 A <= 40 A°C 10 s circuit de putere 380 A <= 40 A°C 1 s circuit de putere 50 A <= 40 A°C 10 min. circuit de putere 100 A 1 s circuit de semnalizare 120 A 500 ms circuit de semnalizare 140 A 100 ms circuit de semnalizare Valori nominale combinate ale sigurantei 40 A gG la <= 690 V coordonare tip 2 pentru circuitul de putere 63 A g G w <= 690 V coordonare tip 1 pentru circuit de putere 10 A gG pentru circuitul de semnalizare conform IEC 60947-5-1 Impedanta medie 2 mOm la 50 Hz - Ith 40 A pentru circuitul de alimentare [Ui] tensiune nominala de izolatie 600 V pentru circuitul de alimentare certificate CSA 600 V pentru circuitul de putere certificate UL 690 V pentru circuitul de putere conform IEC 60947-4-1 690 V pentru circuitul de semnalizare conform IEC 60947-1 600 V pentru circuitul de semnalizare Certificate CSA 600 V pentru circuitul de semnalizare Certificate UL Durabilitate electrica ryczna 1,65 Mcykli 25 A AC -3 la Ue <= 440 V 1,4 Mcykli 40 A AC-1 la Ue <= 440 V Pierdere de putere per pol 3,2 W AC-1 1,25 W AC-3 Capac de protectie Z Metoda de montare Placa de bare Standarde CSA C22.2 Nr. 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 Certificate de produs BV RINA DNV LROS GOST CSA UL GL CCC Att. Conexiuni - terminale Circuite de control: terminale cu surub 2 cablu(i) 1...2,5 mmA² - rigiditate cablu: flexibil - de la capatul cablului Circuit de alimentare: terminale cu surub 1 cablu(i) 1,5...10 mmA² - rigiditate cablu: solid - fara capat cablu Circuite de control: terminale cu surub 1 cablu(i) 1...4 mmA² - rigiditate cablu: flexibil - fara capat de cablu Circuite de control: terminale cu surub 2 cablu(i) 1...4 mmA² - rigiditate cablu: flexibil - fara capat de cablu Circuite de comanda: terminale cu surub 1 cablu(i) 1...4 mmA² - rigiditate lungime cablu: flexibil - cu capat de cablu Circuite de control: terminale cu surub 1 cablu(i) 1...4 mmA² - rigiditate cablu: solid - fara cablu capat Circuite de comanda: terminale terminale cu surub 2 cablu(i) 1...4 mmA² - rigiditate cablu: fix - fara capat de cablu Circuit de putere: terminale cu surub 1 cablu(i) 2,5...10 mmA² - rigiditate lungime cablu: flexibil - fara capat de cablu Circuit de alimentare: terminale cu surub 2 cablu(i) 2,5...10 mmA² - rigiditate cablu: flexibil - fara capat de cablu Circuit de alimentare: terminale A⺺ surub 1 cablu(i) 1...10 mmA² - rigiditate cablu: flexibil - cu capat de cablu Circuit de alimentare: terminale cu surub 2 cablu(i) 1,5...6 mmA² - rigiditate cablu: flexibil - cu capat de cablu Circuit de alimentare: terminale cu surub 2 cablu(i) 2,5...10 mmA² - rigiditate cablu: fix - fara capat de cablu Cuplu de strangere Circuite de comanda: 1,7 Nm - pe bornele cu surub - cu surubelnita plata O 6 mm Circuite de comanda: 1,7 Nm - pe bornele cu surub - cu surubelnita Philips nr.2 Circuit de putere: 2,5 Nm - pe borne surub - cu surubelnita plata O 6 mm Circuit de putere: 2,5 Nm - borne cu surub - cu surubelnita Philips nr.2 Timp de lucru 4...19 ms deschidere 12...22 ms INCHIDERE Nivel de securitate stabilitate si fiabilitate B10d = 1369863 contactor de ciclu cu sarcina nominala conform EN/ISO 13849-1 B10d = 20000000 contactor de ciclu cu sarcina mecanica conform EN/ISO 13849-1 Durabilitate mecanica 15 Mcicli Frecventa ‡ comutare 3600 cicluri/hw <= 60 A°CA Parametri tehnologic suplimentar Fara modul descarcator de supratensiune incorporat Domeniul tensiunii de control 0,3...0,6 Uc disparitie, intrerupere la 60 A°C, curent alternativ (AC) 50/60 Hz 0,8...1,1 Uc functionare la 60 A°C, alternativ curent (AC) 50 Hz 0,85...1,1 Uc functionand la 60 A °C, curent alternativ (AC) 60 Hz Putere absorbita in VA 70 VA la 20 A°C (cos I• 0,75) 60 Hz 70 VA la 20 A°C (cos I• 0,75) 50 Hz Putere consumata de mentinere putere in VA 7,5 VA la 20 A°C (cos I• 0,3) 60 Hz 7 VA la 20 A°C (cos I• 0,3) 50 Hz Caldura disipare 2...3 W la 50/60 Hz Tip de contacte auxiliare Tip conectat mecanic (1 NO + 1 NC) conform IEC 60947-5-1 Tip contact oglinda (1 NC) conform IEC 60947-4-1 Semnalizare frecventa circuitului 25.. .400 Hz Curent minim de comutare 5 mA pentru circuitul de semnalizare Tensiune minima de oprire 17 V pentru circuitul de semnalizare Timp fara semnalizare 1,5 ms la pornirea intre contactul NC si NO 1,5 ms la oprirea intre NC si Fara contact Rezistenta de izolatie > 10 Mici pentru circuitul de semnalizare Domeniul de putere motor AC-3 7...11 kW 380...440 V 3 faze 7...11 kW 480...500 V 3 faze 4...6 kW 200. . .240 V 3 faze 2,2...3 kW 100...120 V 3 faze 15...25 kW 525...690 V 3 faze Tip demaror motor Contactor direct on-line A Mediu de functionare Nivel de protectie IP IP2x placa frontala in conformitate cu IEC 60529 Efect de protectie TH in conformitate cu IEC 60068-2-30 Gradul de poluare 3 Temperatura ambianta pentru functionarea dispozitivului -20...60 A°C Temperatura ambianta pentru depozitare -60... ..80 A°C Aer ambiental admis temperatura in jurul dispozitivului -40...70 A°C la Uc Altitudine de functionare (in metri deasupra nivelului marii) 3000 m fara reducerea temperaturii Rezistenta la foc 850 A°C conform IEC 60695-2-1 Rezistenta la foc V1 conform UL 94 Rezistenta mecanica Contactor vibratii deschis 2 Gn, 5...300 Hz Contactor vibratii inchis 4 Gn, 5. ..300 Hz Socuri contactor inchis 15 Gn pentru 11 ms Socuri contactor deschis 8 Gn pentru 11 ms Inaltime 85 mm Latime 45 mm Adancime 92 mm Greutate produs 0,3 7 kg A Oferta Sustenabilitate Durabilitate Starea ofertei Sustainabilitate Oferta Green Product Green Premium RoHS (cod de data: RRTT) Conform A - odA 627 A -A Declaratie de conformitate Schneider Electric A Declaratie de conformitate Schneider Electric Referinta REACh nu contine SVHC peste prag Profilul ecologic al produsului Disponibil Un Profil de mediu al produsului Instructiuni disponibile la sfarsitul duratei de viata Un Ghid de eliminare a produsului Tip: Contactoare de alimentare CA
