Vana cu 2 cai de 1", cu servomotor ON/OFF si releu, 220V/50Hz, Daver
Se încarcă
Se încarcă
Descriere

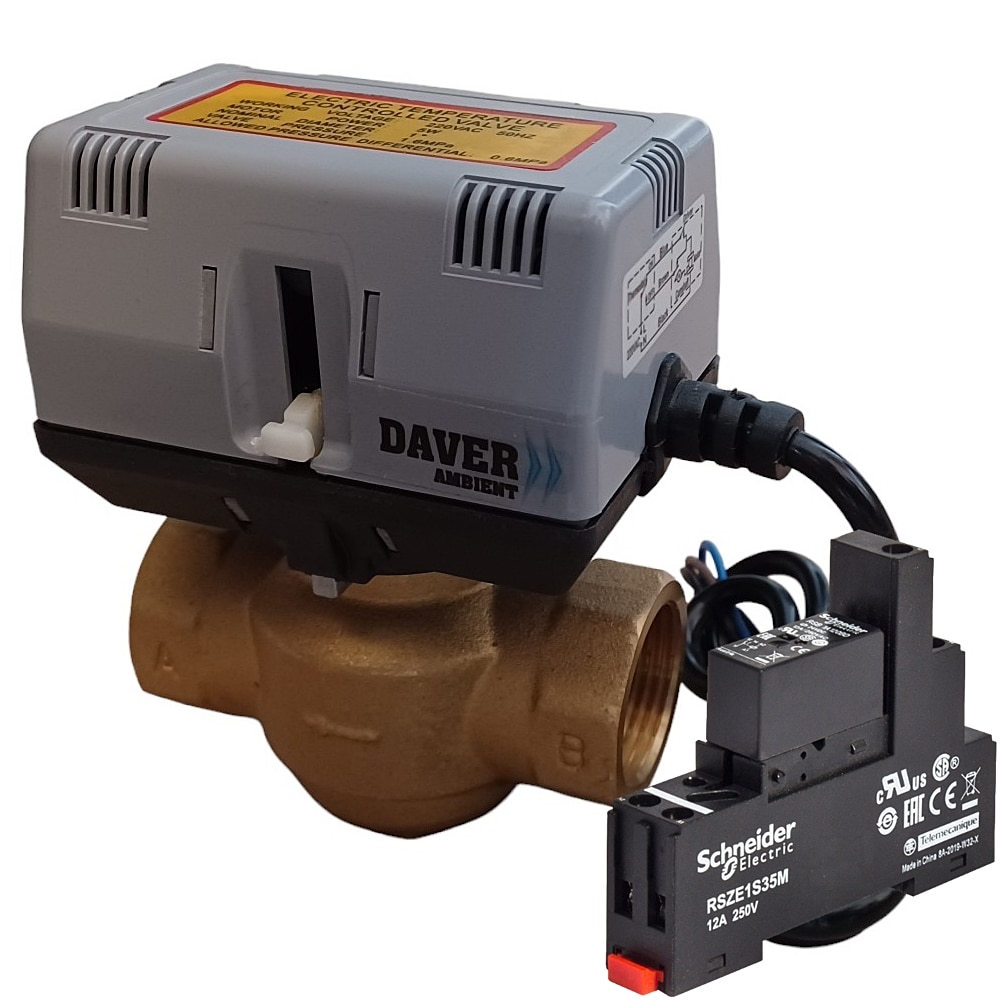

Pachetul contine:
- Vana din alama conectare 1" filet interior
- Servomotor 230V/50Hz, 5W
- Releu miniaturizat Schneider 230V, 8 A
- Soclu releu

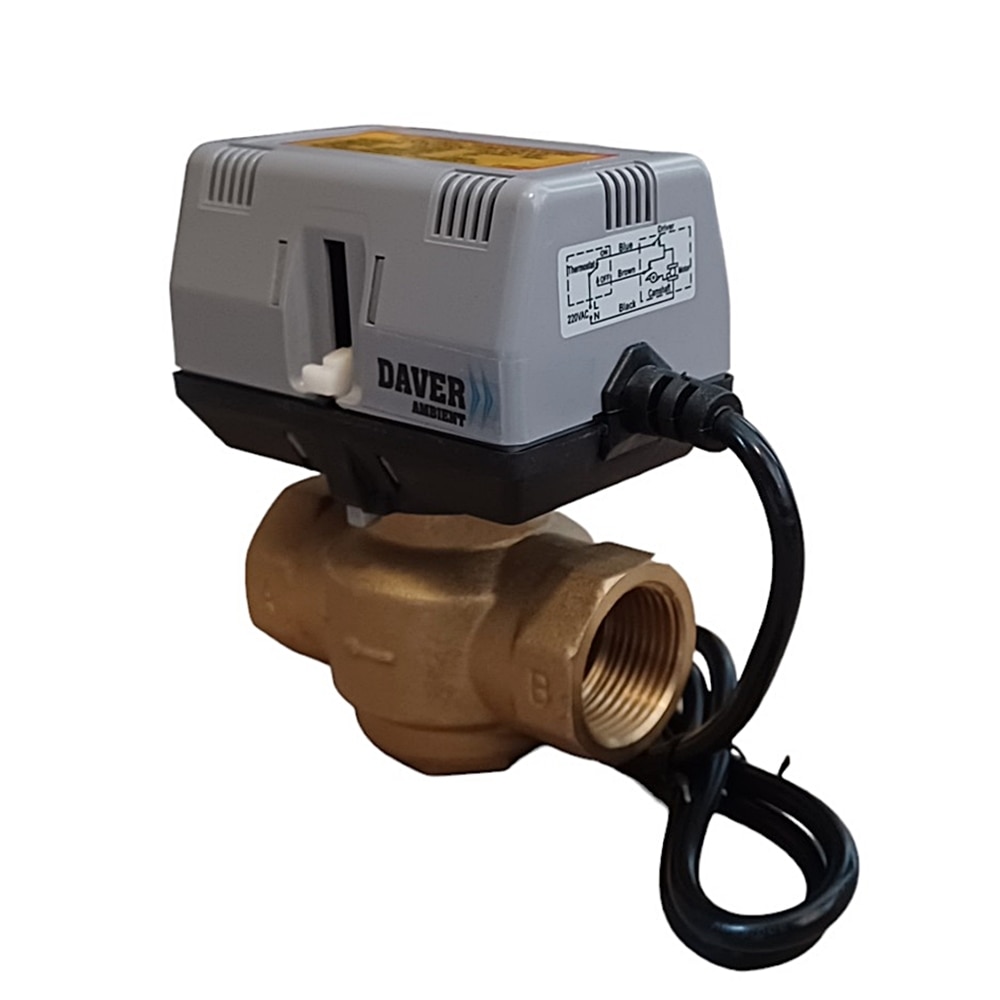

1. Vana cu 2 cai - 1", cu servomotor ON/OFF 220V/50Hz, Daver - 1 set
Acest tip de vane cu comanda inchis/deschis, proiectate pentru inchidere la presiuni diferentiale mari, fara resort de inchidere la caderea tensiunii electrice; acest tip de vane este conceput pentru aplicatii in sisteme inchise de incalzire si racire a locuintelor sau in cladiri comerciale mici pentru controlul instalatiilor de apa fierbinte sau rece in limitele specificatiilor tehnice.
Atentie: Nu se aplica pe retele de apa potabila!
Dispozitivul este format din trei parti: corpul vanei, cartusul vanei si servomotorul. Corpul si cartusul vanei sunt livrate ca o singura unitate la care se asambleaza servomotorul prin sistemul tip "baioneta".
Cand tija ventilului este impinsa in jos pentru a deschide trecerea la iesirea A, apa va curge prin pistonul gol in interior spre celalalt racord.
- Fara socuri hidraulice: vana va comuta in ~16 secunde, pentru a nu se produce socuri hidraulice (lovituri de berbec); datorita acestei viteze de actionare vana este deosebit de silentioasa deci sepoate folosi si in spatii rezidentiale .
- In scopul reducerii consumului de energie, servomotorul primeste tensiune doar in timp ce conduce vana in pozitia comandata.
- Servomotorul este detasabil fara a afecta integritatea a sistemului de apa cea ce face ca inlocuirea servomotorului sa se faca fara golirea instalatiei; servomotoarele poate fi montat pe vana printr-o miscare de impingere si rasucire. Nu este nevoie de scule.
- Servomotorul este dotat cu o parghie pentru a deschide vana prin control manual .
- Deoarece temperatura minima a agentului este 1°C, aceste vanele sunt potrivite si pentru utilizarea in sisteme de racire.
Caracteristici:
Racord: 1" filet interior
Debit: kv 5,8
Tensiune de alimentare: 220V / 50Hz
Putere absorbita: 5W (doar in procesul de inchidere/deschidere)
Temperatura de lucru: 1...90°C
Temperatura mediu ambiant: 0...65°C
Presiune nominala: 16 bar
Presiune diferentiala: < 6 bar
Timp de actionare: ~16 secunde (inchidere), ~16 secunde (deschidere)
Mediu de lucru: apa rece / calda, apa cu glicol 50%, cu temperatura 0…+90°C
Indicator pozitie lucru: indicator in partea laterala a servomotorului
Racord electric: cablu de conectare cu 3 fire 0,7 m
Dimensiuni montaj:

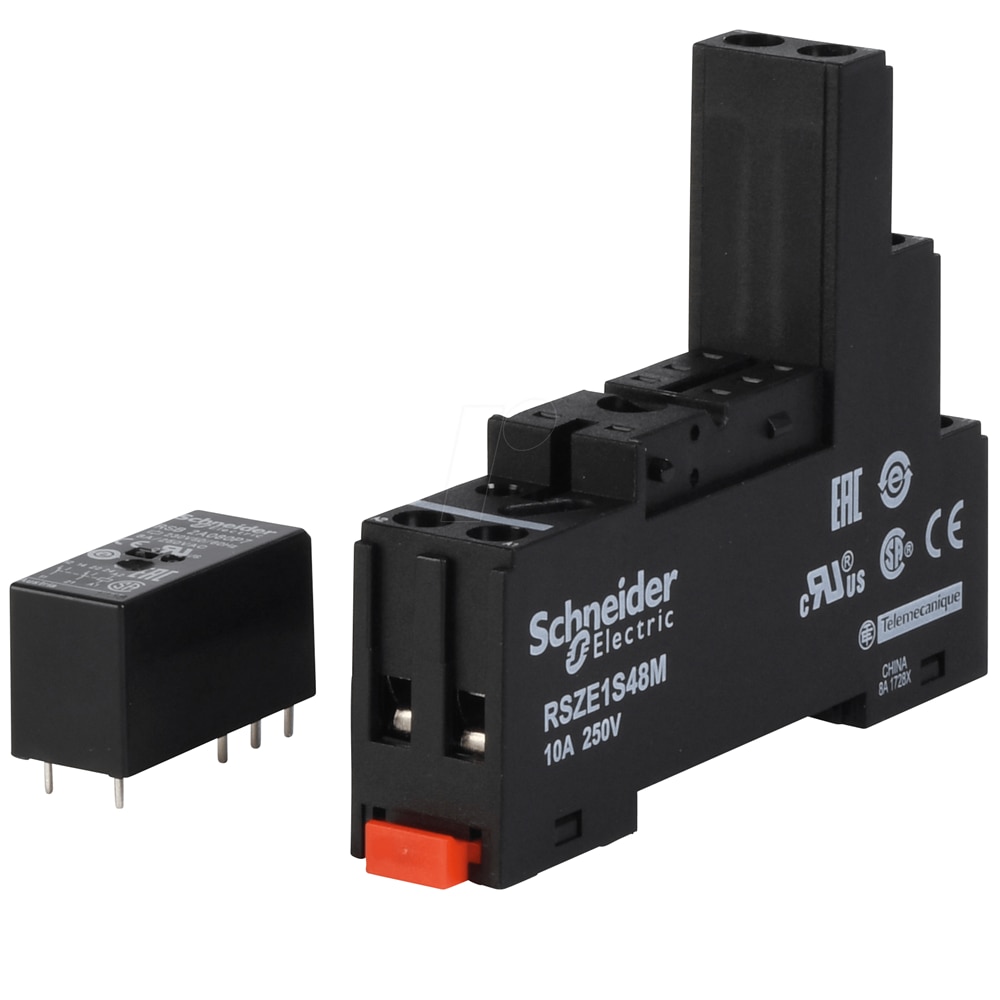

2. Releu PCB,230VAC,8A,2C/O + soclu - 1 set
Tip releu: electromagnetic
Configuratie pini : DPDT
Tensiune nominala bobina: 230V AC
Sarcina admisibila contacte AC @R (la sarcina rezistiva): 8A / 250VAC
Sarcina admisibila contacte DC @R (la sarcina rezistiva): 8A / 28VDC
Curent max.contacte: 8A
Tensiune comutata: max 250V AC, max 250V DC
Tip releu: miniaturale
Montare: soclu
Dimensiuni exterioare: 29 x 15.7 x 12.5mm
Selectare putere prin bobina: 0.75VA
Temperatura de lucru: -40...70°C
Serie releu: RSB
Rezistenta pini: 100mΩ
Material pin: AgNi
Raster terminale: 5mm
Soclu contacte separate,<250V
Tip accesorii relee: stativ
Numarul de pini : 8
Curent nominal: 10A
Tensiune nominala: 250V AC
Montare: DIN
Terminale: cleme cu surub
Serie releu: RSB
Diagrama conectare:
Schema de comanda vana cu releu:
* instalarea se va efectua numai de catre personal calificat!
Specificatii
Caracteristici generale
| Tip produs | Electrovana |
| Destinat pentru | Instalatii termice Instalatii industriale |
| Utilizare | Apa menajera |
| Material | Plastic Alama |
| Tip filet | Interior |
| Numar bucati/set | 1 |
| Finisaj | Alama |
| Culoare | Alama |
Specificatii tehnice
| Diametru intrare | 1 inch |
| Diametru iesire | 1 inch |
| Tip intrare | Mama |
| Tip iesire | Mama |
| Temperatura maxima de lucru | 90 C |
| Presiune maxima de lucru | 16 bar |
| Diametru | 1 inch |
Brand: Daver
