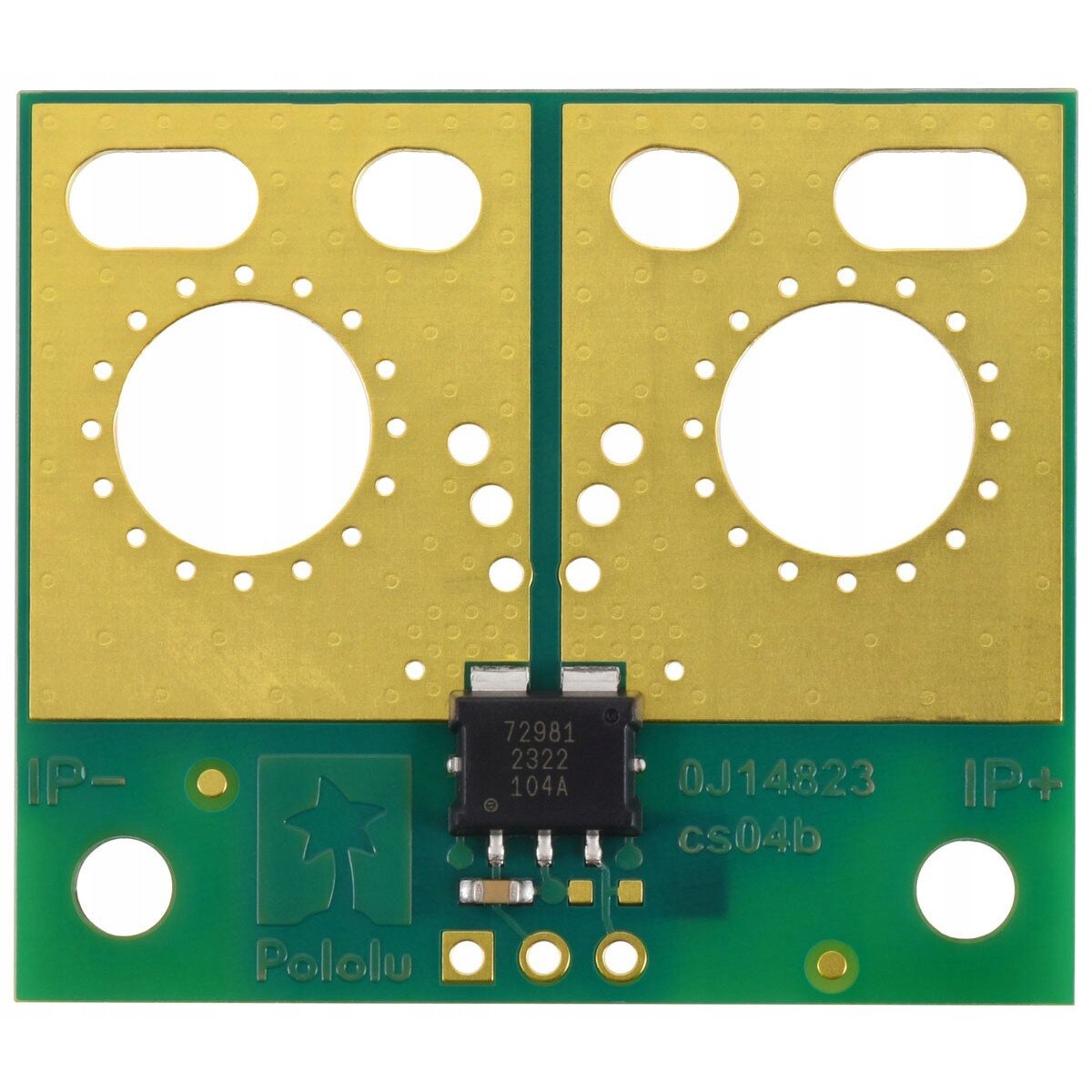

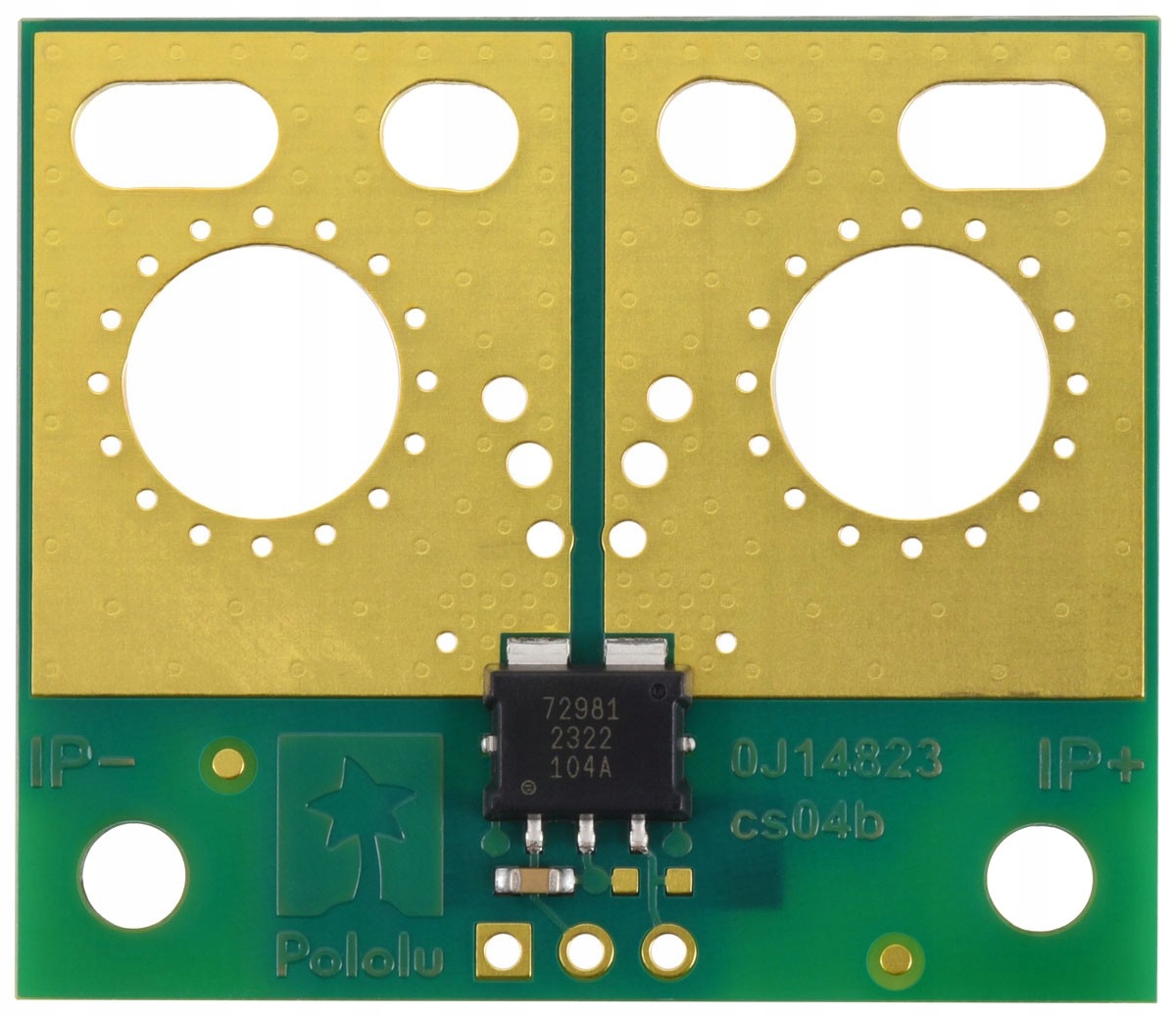

Senzor de curent Pololu ACS72981, -50A la +50A, 3,3V, 30,48x35,56mm

ACS72981LLRATR-050B3 Senzor de Curent - modul cu senzor de curent -50A la +50A, 3,3V

Descriere

Modulul senzorului de curent ACS72981 este o soluție modernă bazată pe efectul Hall , care asigură izolarea electrică a căii de curent. Datorită acestui fapt, poate fi plasat oriunde în circuitul electric, oferind o măsurare sigură și precisă. Senzorul are o construcție rezistentă la interferențe , eliminând influența câmpurilor magnetice uniforme, cum ar fi câmpul magnetic terestru. Datorită rezistenței scăzute a căii conductoare (0,2 mΩ) și a plăcii PCB multistrat (6 straturi, 2 oz cupru), pierderile de energie sunt minime.

Senzorul oferă o ieșire analogică în bandă largă (până la 250 kHz) proporțională cu curentul AC sau DC, cu un timp de răspuns sub 2 µs . Compensarea digitală încorporată a temperaturii crește precizia măsurătorilor într-un interval larg de temperaturi.

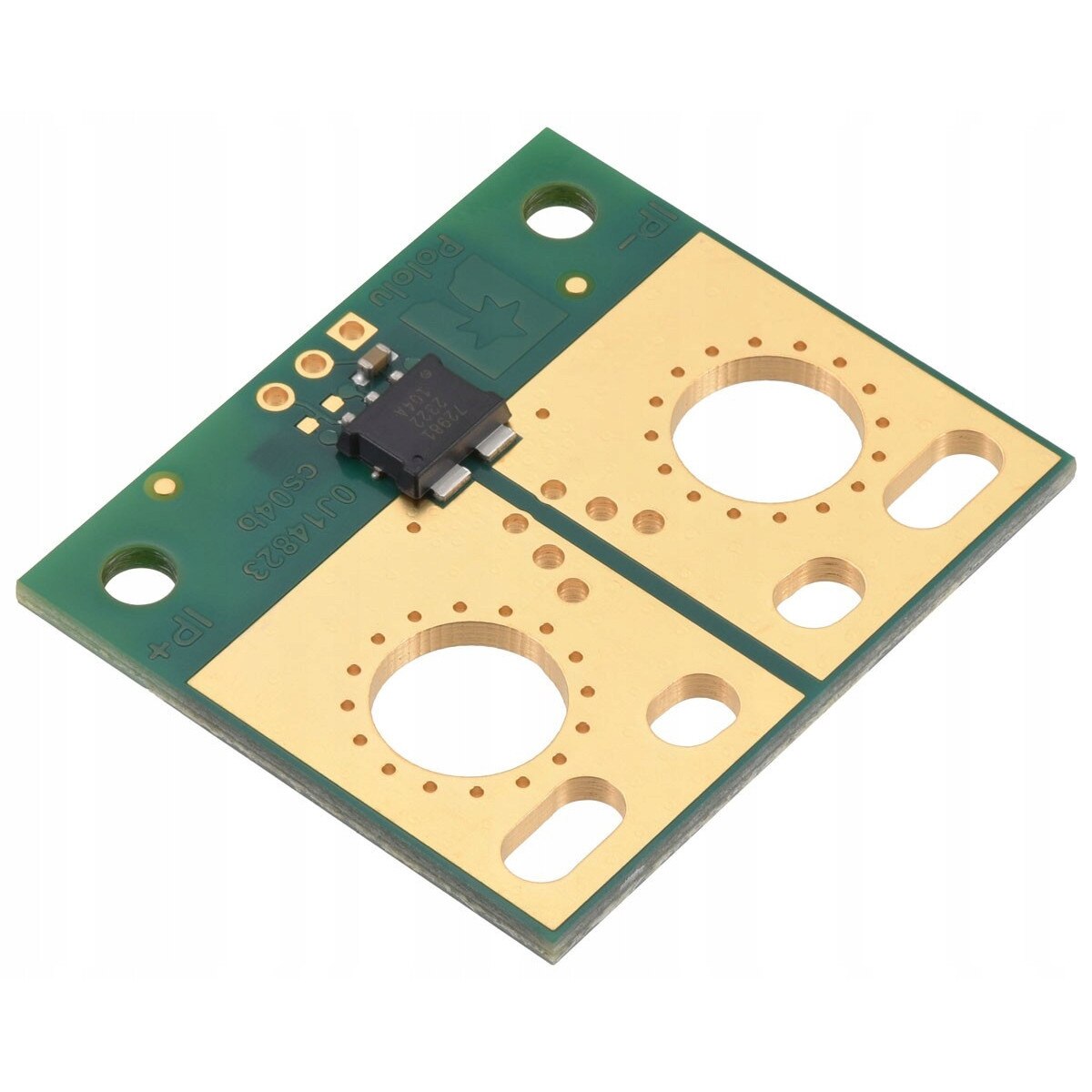

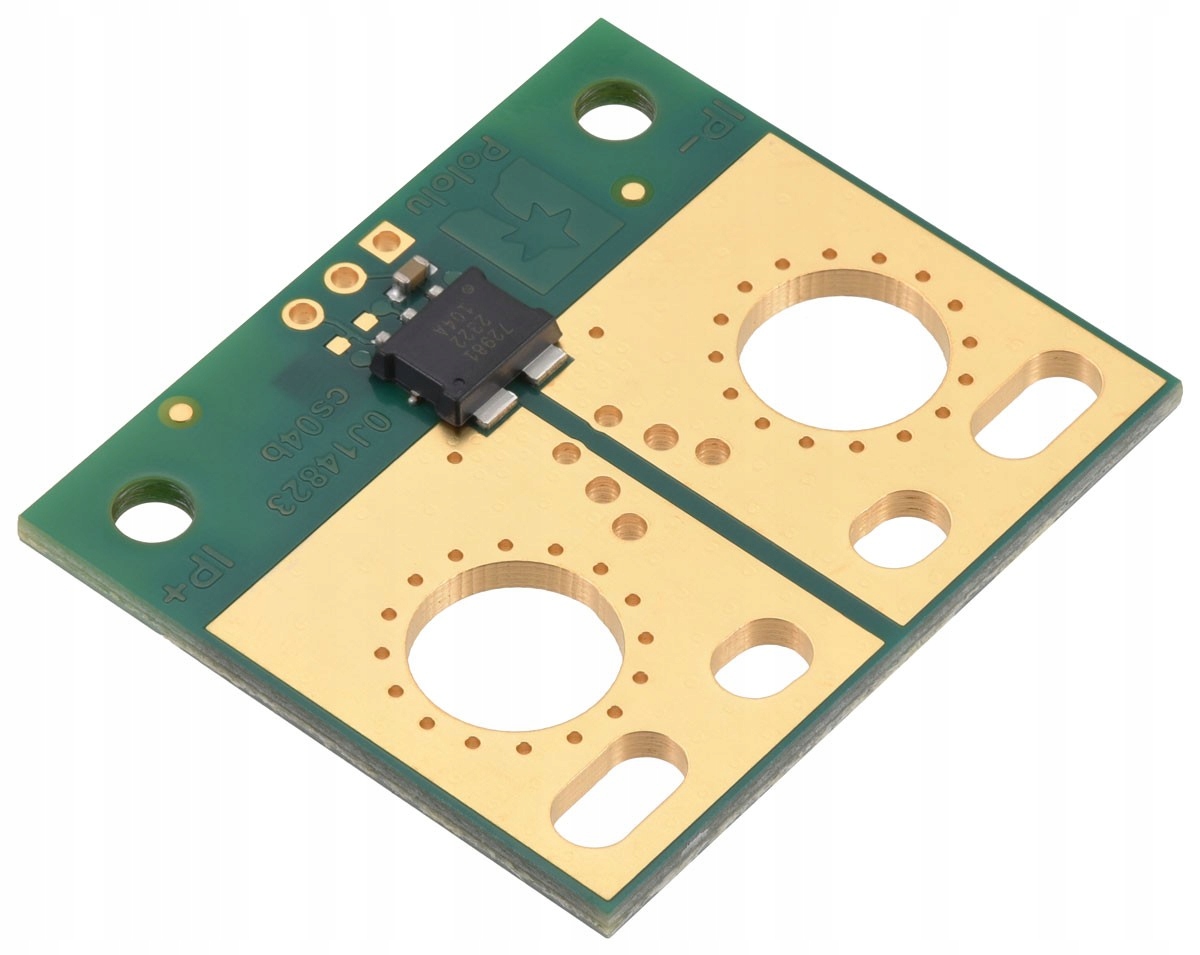

Modulul utilizează o placă PCB multistrat , ceea ce asigură o durabilitate și fiabilitate ridicate. Orificiile mari de montare permit conectarea firelor de până la 2 AWG sau utilizarea terminalelor inelare. Alternativ, sunt disponibile și orificii cu distanțe de 2,54 mm, 3,5 mm și 5 mm , însă acestea nu sunt recomandate pentru curenți mari.

Modulul este ideal pentru aplicațiile care necesită măsurarea precisă a curentului, cum ar fi sistemele de management al energiei, monitorizarea bateriilor, sistemele de protecție și electronica industrială . Datorită izolării electrice , permite monitorizarea sigură a curentului în sistemele de înaltă tensiune, iar consumul redus de energie îl face potrivit și pentru aplicații mobile și dispozitive alimentate cu baterii. Interfața prietenoasă și designul compact fac din senzor o alegere ideală atât pentru profesioniști , cât și pentru amatori . Poate fi utilizat în prototipare, testare și ca componentă a sistemelor de măsurare gata făcute. Ușurința de integrare și gama largă de aplicații fac din ACS72981 un instrument indispensabil în electronica modernă.

Caracteristici

• Interval de măsurare: -50 A la +50 A
• Sensibilitate: 26,4 mV/A
• Curent de alimentare: 14 mA
• Senzor cu efect Hall cu cale de curent izolată
• Interval tensiune de alimentare: 3V la 3,6V
• Rezistență de conducție: 0,2 mΩ
• Lățime de bandă: 250 kHz
• Timp de răspuns: < 2 µs
• Ieșire analogică: tensiune proporțională cu curentul
• Compensare temperatură: compensare digitală încorporată

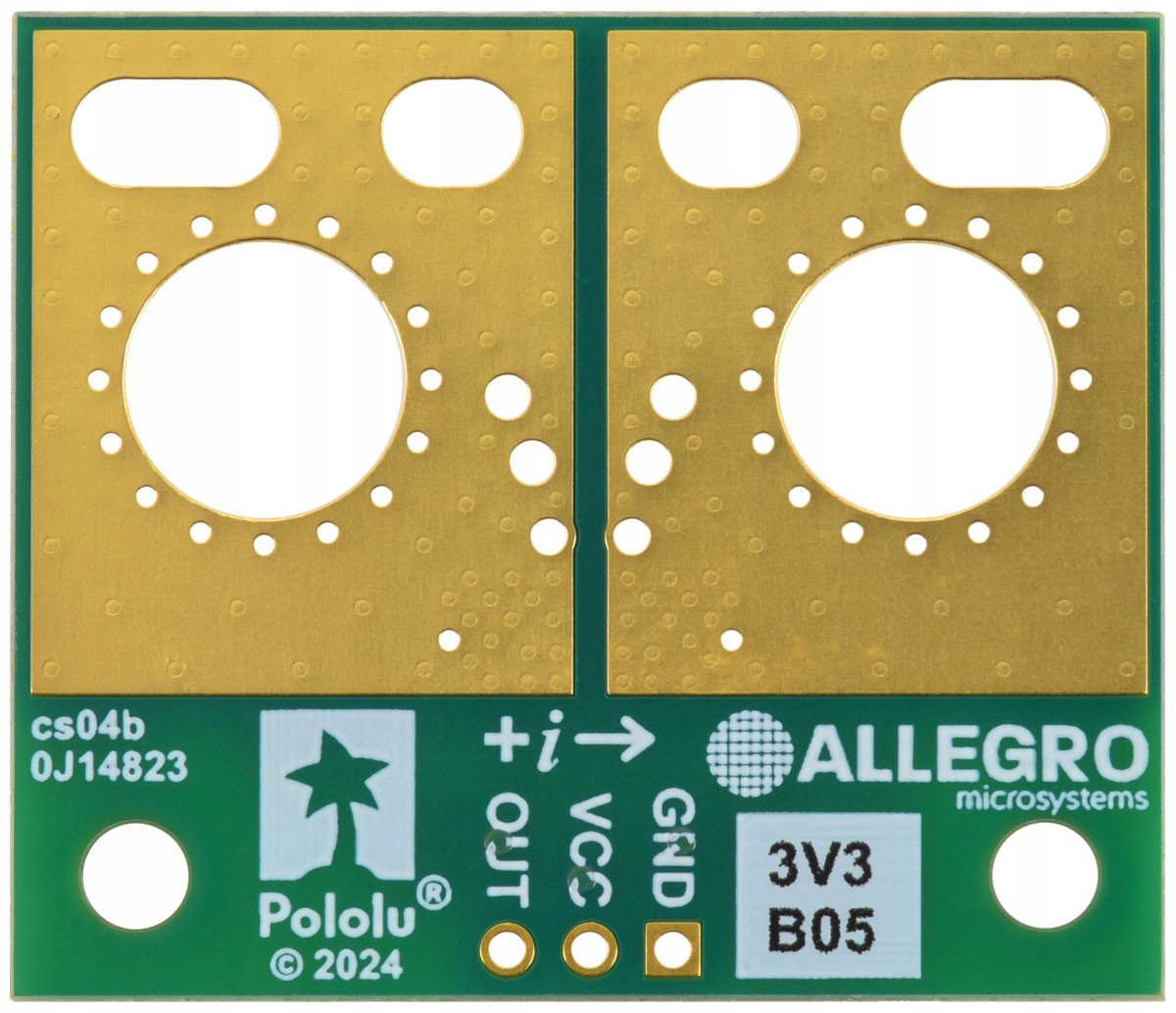

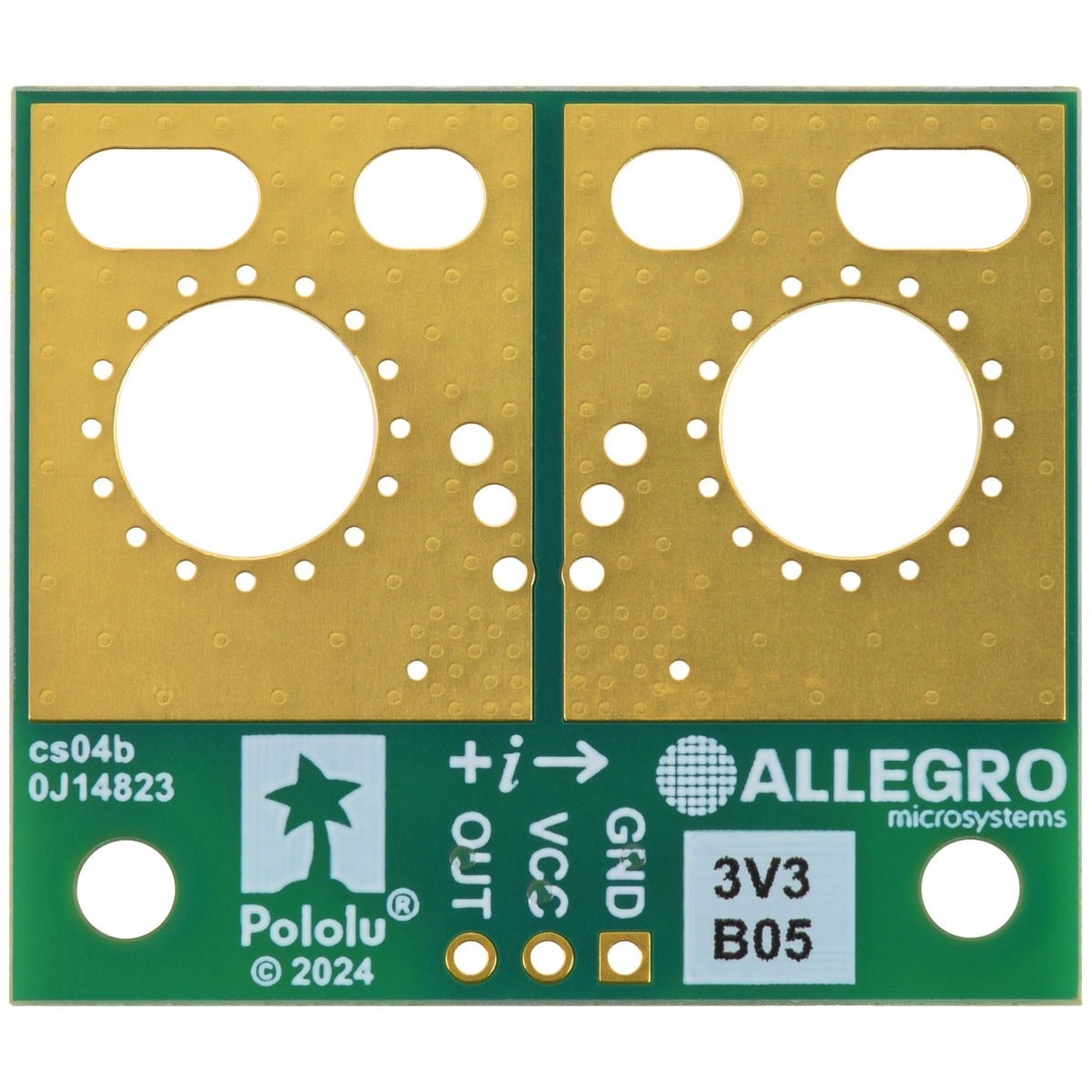

• Opțiuni de conectare: orificii de montare 8,4 mm, distanță 20 mm, terminale cu șurub, pini 2,54 mm
• Cabluri suportate: 8 AWG (M3.5), 12 AWG (M2)
• Dimensiuni: 30,48 x 35,56 mm
• Greutate: 4,2 g
