Senzor de curent Pololu ACS72981, -100A la +100A, 3,3V, 17,78x20,32mm

ACS72981LLRATR-100B3 Senzor de Curent - modul cu senzor de curent -100A la +100A, 3,3V

Descriere

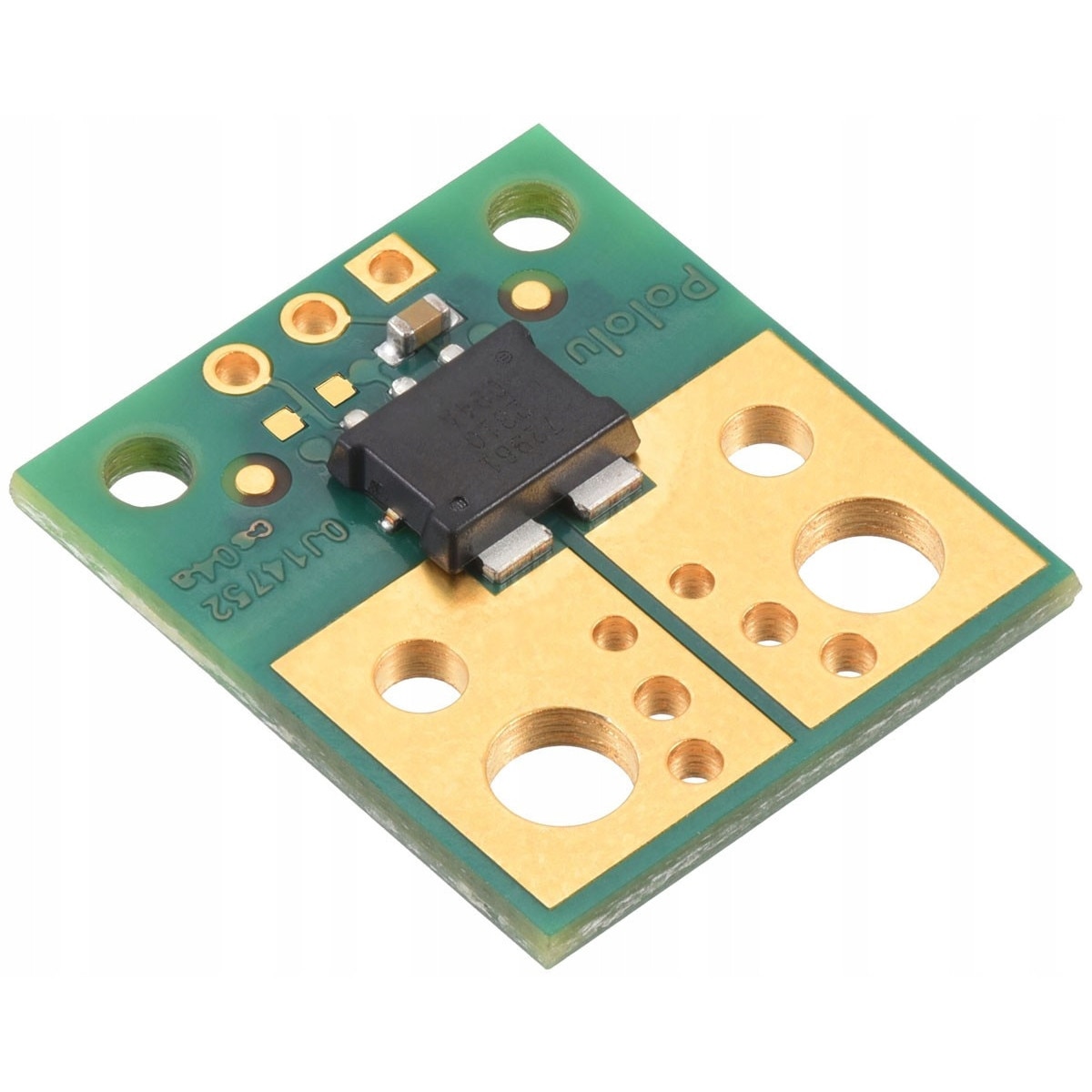

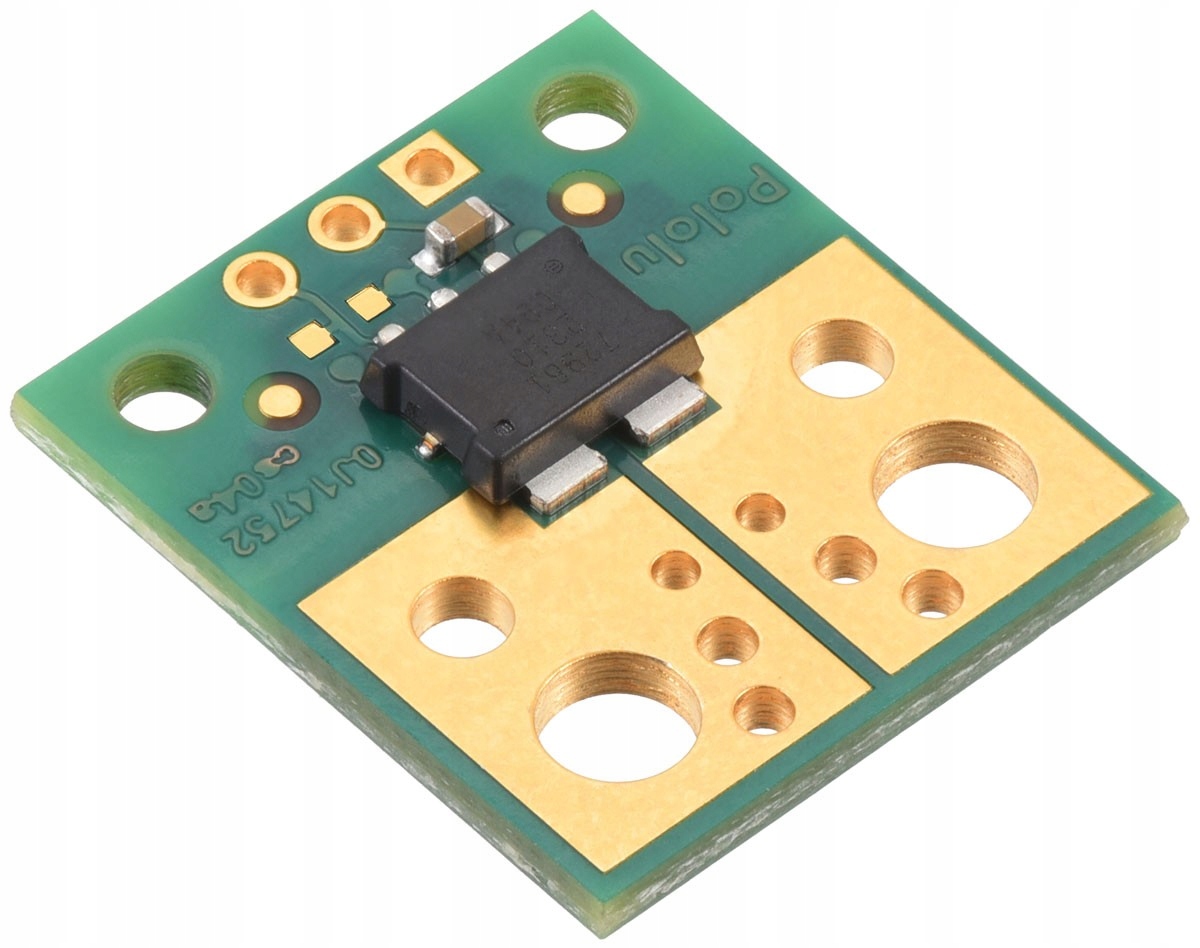

Modulul senzorului de curent ACS72981 este o soluție modernă bazată pe efectul Hall , care asigură izolarea electrică a căii de curent. Datorită acestui fapt, poate fi plasat în orice punct al circuitului electric, oferind o măsurare sigură și precisă. Senzorul are o construcție rezistentă la interferențe , eliminând influența câmpurilor magnetice uniforme, cum ar fi câmpul terestru. Datorită rezistenței scăzute a căii conductoare (0,2 mΩ) și a plăcii PCB multistrat (6 straturi, 2 oz cupru), pierderile de energie sunt minime.

Senzorul oferă o ieșire analogică în bandă largă (până la 250 kHz) proporțională cu curentul AC sau DC, cu un timp de răspuns sub 2 µs . Compensarea digitală a temperaturii încorporată crește precizia măsurătorilor într-un interval larg de temperaturi.

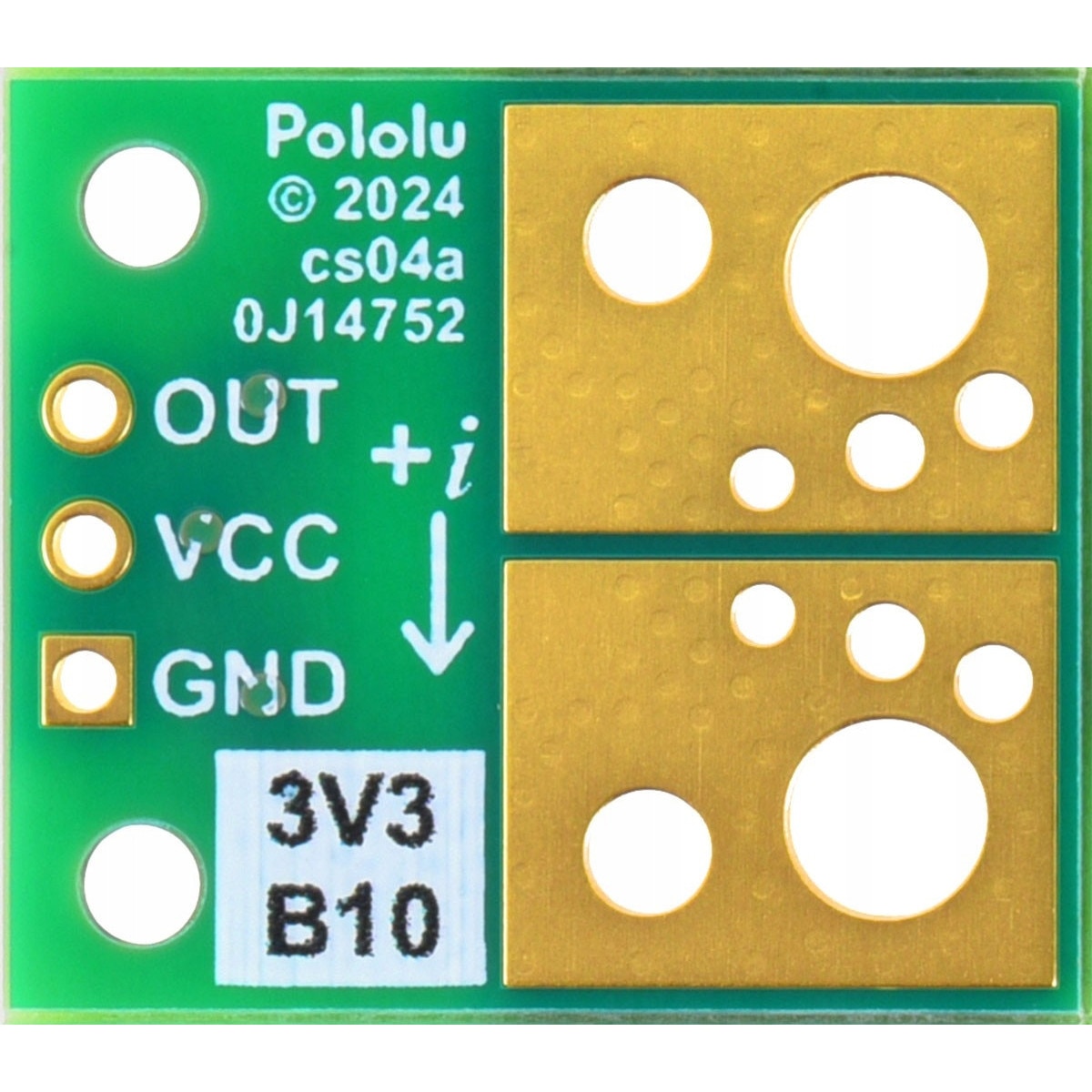

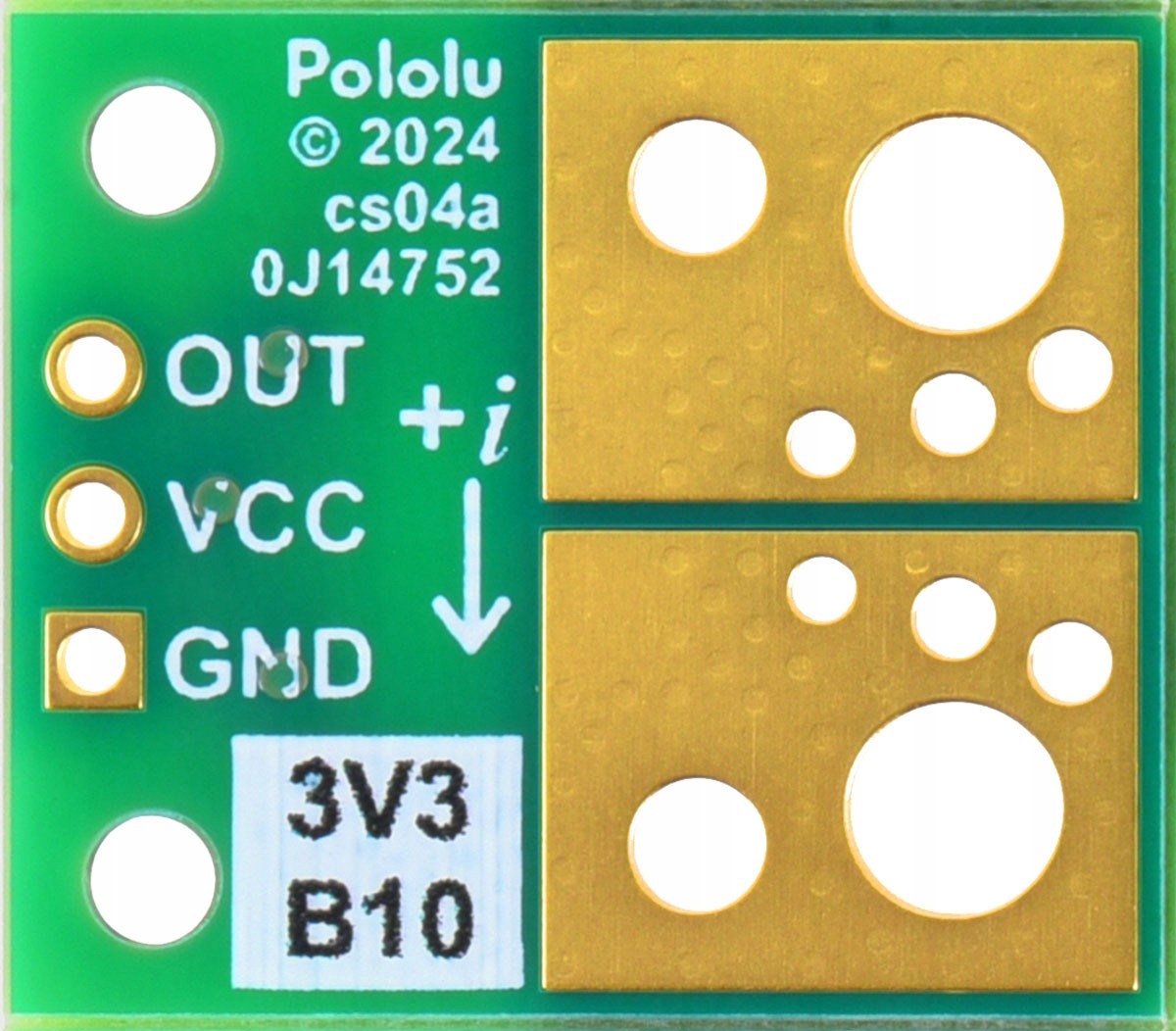

Diferite metode de montare permit integrarea ușoară a modulului în circuit – se pot lipi firele direct în orificii, se pot utiliza terminale inelare fără lipire sau se pot fixa terminale cu șurub. Cele mai mari orificii suportă fire de până la 8 AWG și șuruburi M3.5, iar orificiile suplimentare de 3.5 mm și 5 mm permit utilizarea conectorilor cu șurub sau a pinilor header.

Modulul este ideal pentru aplicațiile care necesită măsurarea precisă a curentului, cum ar fi sistemele de management al energiei, monitorizarea bateriilor, circuitele de protecție și electronica industrială . Datorită izolării electrice , permite monitorizarea sigură a curentului în sistemele de înaltă tensiune, iar consumul redus de energie îl face potrivit și pentru aplicații mobile și dispozitive alimentate cu baterii. Interfața prietenoasă și designul compact fac din senzor o alegere ideală atât pentru profesioniști , cât și pentru amatori . Poate fi utilizat în prototipare, testare și ca componentă a sistemelor de măsurare gata făcute. Ușurința de integrare și gama largă de aplicații fac din ACS72981 un instrument indispensabil în electronica modernă.

Caracteristici

• Domeniu de măsurare: -100 A la +100 A
• Sensibilitate: 13,2 mV/A
• Curent de alimentare: 14 mA
• Senzor cu efect Hall cu cale de curent izolată
• Domeniu tensiune de alimentare: 3V la 3.6V
• Rezistență de conducție: 0,2 mΩ
• Lățime de bandă: 250 kHz
• Timp de răspuns: < 2 µs
• Ieșire analogică: tensiune proporțională cu curentul
• Compensare temperatură: compensare digitală încorporată
• Opțiuni de montare: lipire fire, terminale inelare, terminale cu șurub
• Fire suportate: 8 AWG (M3.5), 12 AWG (M2)
• Dimensiuni: 17,78 x 20,32 mm
• Greutate: 1,4g
