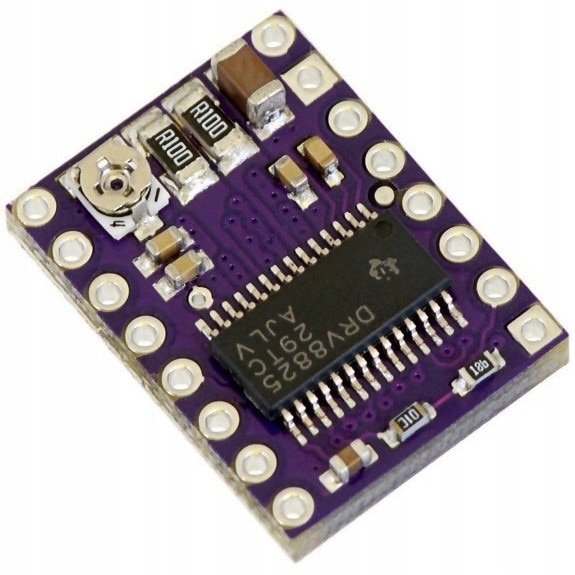

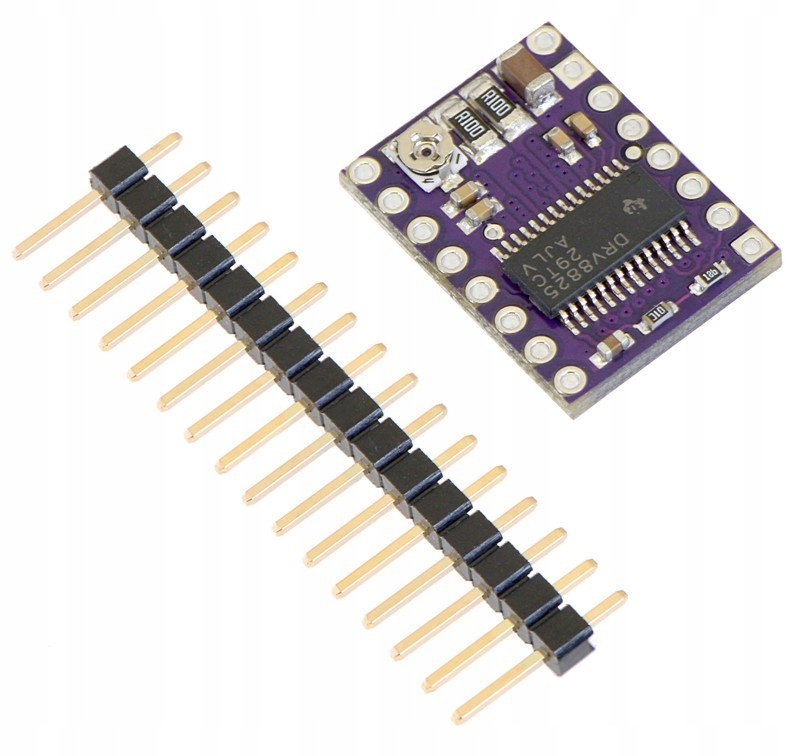

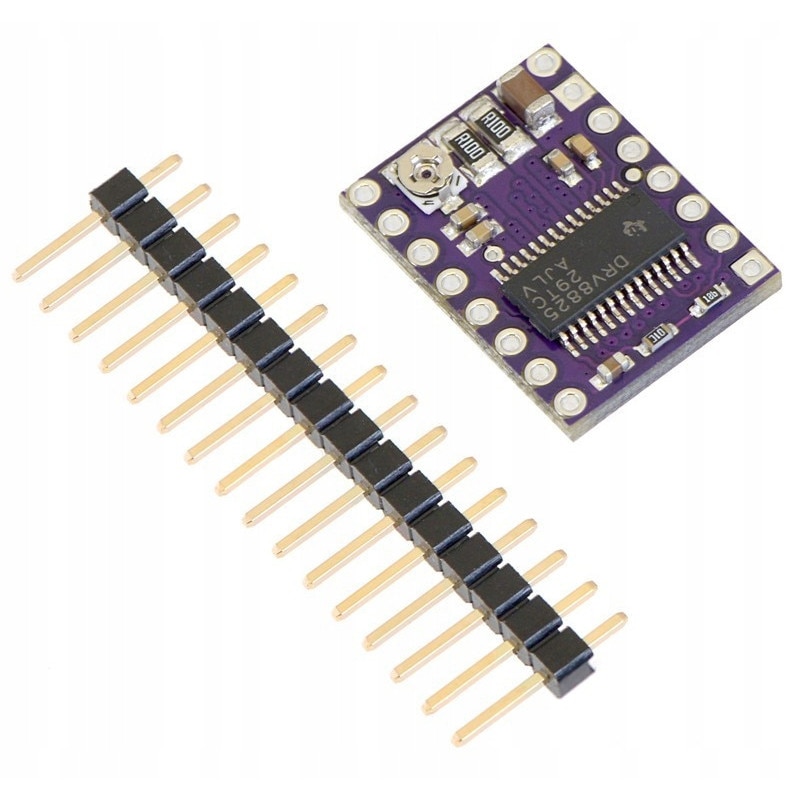

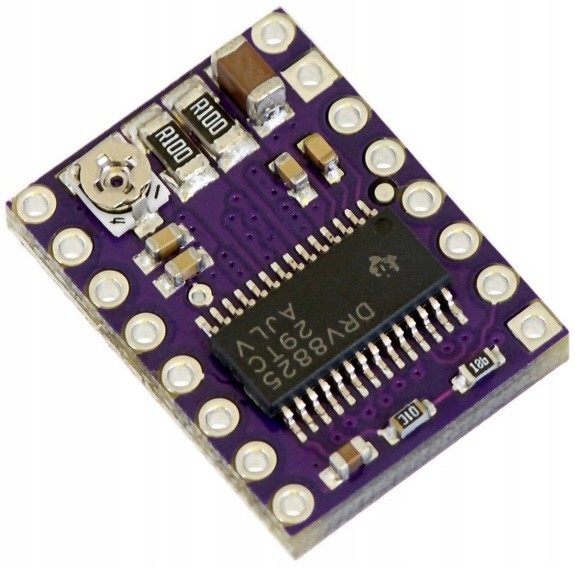

Driver motor pas cu pas cu circuit DRV8825 Pololu
Descriere
Acest driver poate fi utilizat pentru a construi o imprimantă 3D sau o mașină de frezat CNC bazată pe motoare pas cu pas. Circuitul permite operarea în modurile: pas complet, 1/2 pas, 1/4 pas, 1/8 pas, 1/16 pas și 1/32 pas. Selectarea modului se face prin modificarea stărilor pinilor MODE0, MODE1 și MODE2 conform tabelului de mai jos. Driverul funcționează într-un interval de tensiune de 8,2..45 V și un curent de 1,5 A. Curentul poate fi mărit la 2,2 A, dar acest lucru necesită instalarea unei răciri suplimentare. Placa este echipată cu un potențiometru pentru reglarea intensității curentului și o serie de protecții care protejează circuitul împotriva deteriorării.
MODE0 MODE1 MODE2 Rezoluție
Scăzut Scăzut Scăzut Pas complet
Ridicat Scăzut Scăzut Jumătate de pas
Scăzut Ridicat Scăzut Sfert de pas
Ridicat Ridicat Scăzut 1/8 pas
Scăzut Scăzut Ridicat 1/16 pas
Ridicat Scăzut Ridicat 1/32 pas
Scăzut Ridicat Ridicat 1/32 pas
Ridicat Ridicat Ridicat 1/32 pas
Caracteristici
- Control simplu al pașilor și direcției de rotație
- Moduri: pas complet, 1/2 pas, 1/4 pas, 1/8 pas, 1/16 pas și 1/32 pas
- Reglarea curentului cu ajutorul unui potențiometru
- Tensiune de operare 8,2..45 V
- Curent 1,2 A (2 A cu răcire suplimentară)
- Compatibil cu microcontrolere care funcționează la 5 V și 3,3 V
- Protecție împotriva supraîncălzirii, subtensiunii, supracurentului
Specificatii
Caracteristici generale
| Tip produs | Driver motor pas cu pas |
Brand: Pololu
