Placa de camera ESP32 ESP32-CAM WiFi + BLE 4.2 MB

ESP32-CAM este o mica placa de dezvoltare cu modulul ESP32-S cu WiFi si BLE incorporate de la Espressif.

Placa ESP32-CAM este echipata cu un modul de camera OV2640 cu o rezolutie de 2 Mpx si o dimensiune mica. Acest lucru ii permite sa actioneze ca un sistem de monitorizare autonom in aplicatiile IoT.

Posibilitatile oferite de ESP32-CAM sunt, in esenta, infinite. Este excelent pentru scanarea codurilor QR sau pentru citirea contoarelor de apa sau electricitate la domiciliu. Imaginea camerei poate fi transmisa in flux prin reteaua casnica. Exista, de asemenea, o aplicatie de recunoastere faciala.

Masuratorile si imaginile pot fi stocate pe un card microSD prin intermediul slotului incorporat. Suporta carduri (partitii) cu o capacitate de pana la 4GB. Nu veti pierde fotografii sau inregistrari daca reteaua WiFi se intrerupe pentru o perioada de timp.

Modul ESP32-S

ESP32-S este fratele mai mic al popularului cip ESP8266. Cipul a fost semnificativ imbunatatit fata de predecesorul sau. Esteo arhitectura pe 32 de biti in plus fata de doua nuclee, ceea ce impinge performanta acestor cipuri la un nivel complet superior.

In plus fata de WiFi, ESP32 este echipat cu un modul BLE (Bluetoth Low Energy), ceea ce face cipul chiar mai potrivit decat ESP8266 pentru aplicatii IoT.

Popularitatea sa este in continua crestere, datorita in parte dimensiunilor sale reduse. Cu ajutorul sau, puteti intra cu usurinta in lumea IoT. Fie ca este vorba de o casa inteligenta sau de dispozitive care se conecteaza la cloud. Inventati ceva uimitor si construiti-l!

Echiparea si programarea placii ESP32-CAM

In aceasta versiune, modulul a fost incorporat pe o placa convenabila de tip NodeMCU, cunoscuta de la ESP8266. Acest lucru face ca tranzitia la acesta sa fie nedureroasa.

Numarul de pini GPIO este mare pentru aceasta dimensiune. Veti conecta un numar destul de mare de module externe la ESP32-CAM.

Modul ESP32-S posiada antenę w postaci ścieżki PCB. Gdyby jej parametry okazały się niewystarczające to na module znajduje się gniazdo U.FL dla zewnętrznej anteny. Dzięki niemu można podłączyć np. taką dedykowaną antenę.

Puteti programa cu usurinta programa acest modul din Arduino IDE. Datorita bibliotecilor Arduino, programarea IoT nu a fost niciodata mai usoara.

Placa de programare dedicata

Modulul ESP32-CAM este greu de programat. Din cauza dimensiunii placii, nu exista un programator pe placa si nici nu exista butoane pentru a pune cipul in bootloader.

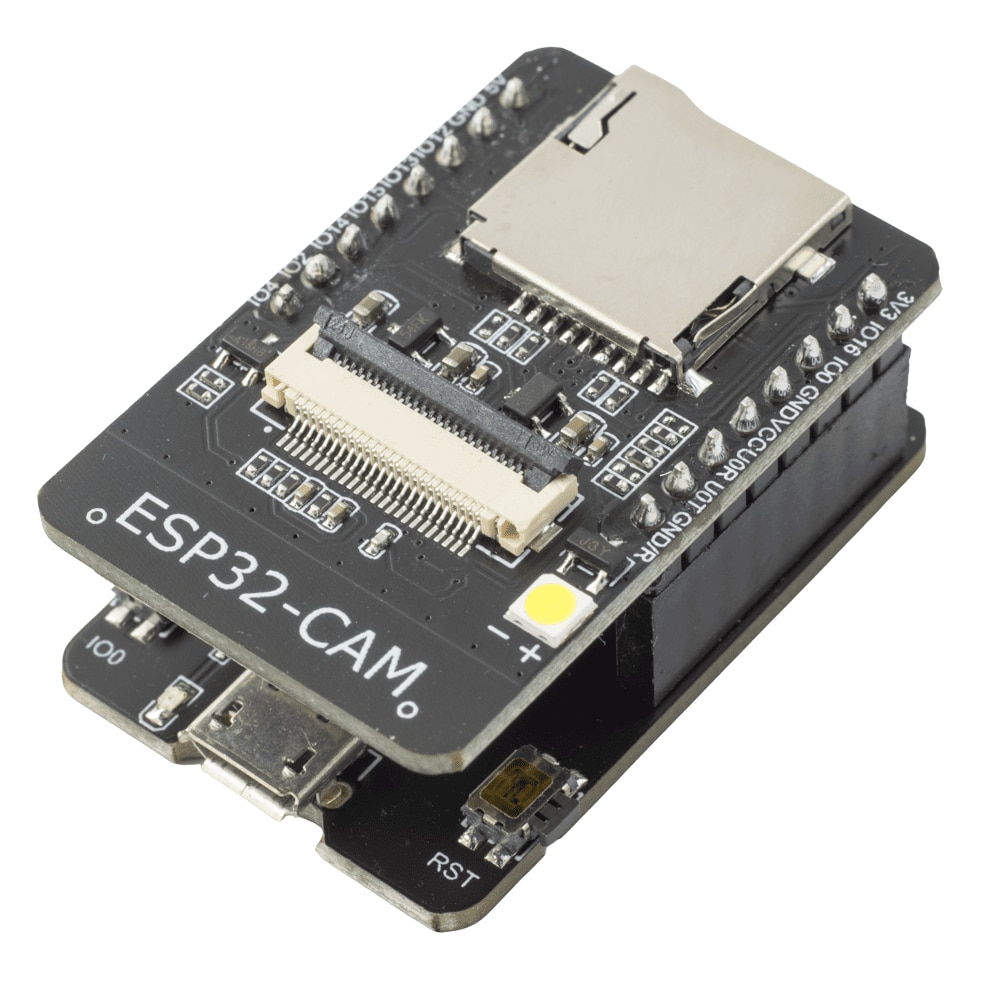

Acest lucru este facilitat de placa de programare dedicata, inclusa in kit. Dimensiunile si conectorii se potrivesc perfect cu ESP32-CAM.

Ce este pe tabla? In primul rand, un programator (convertor) USB-UART pe popularul cip CH340. Se va conecta la calculator prin intermediul unui conector micro USB..

In plus fata de programator, avem la dispozitie doua butoane. Acestea ajuta la fortarea starii de programare a cipului ESP32. Acestea sunt RESET si GPIO0. Cum introduc placa in bootloader? Pe placa conectata la calculator:

• Tineti RST
• Mentine IO0
• Eliberati RST in timp ce tineti in continuare IO0
• Eliberare IO0

Dupa aceasta secventa, cipul ESP32 va fi pregatit pentru a fi programat..

Exista inca loc pe placa pentru un stabilizator de tensiune. Nu trebuie sa va faceti griji cu privire la alimentarea corespunzatoare a ESP32-CAM.

Specificatii ale modulului ESP32-CAM:.

• Circuit ESP32-S
• Frecventa ceasului: pana la 160 MHz
• 520 kB RAM.
• 512 kB FLASH
• Modul WiFi 802.11 b/g/n
• Moduri WiFi: AP (Access Point), STA (Standalone), AP+STA
• Sprijina tehnologiile si securitatea: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
• Interfete UART/SPI/I2C/PWM/ADC/DAC
• Camera UV2640 (rezolutie 2 MPx) inclusa.
• Posibilitatea de a conecta o camera OV2640 sau OV7670.
• Suport pentru transferul de imagini WiFI
• Actualizare firmware de la distanta (FOTA)

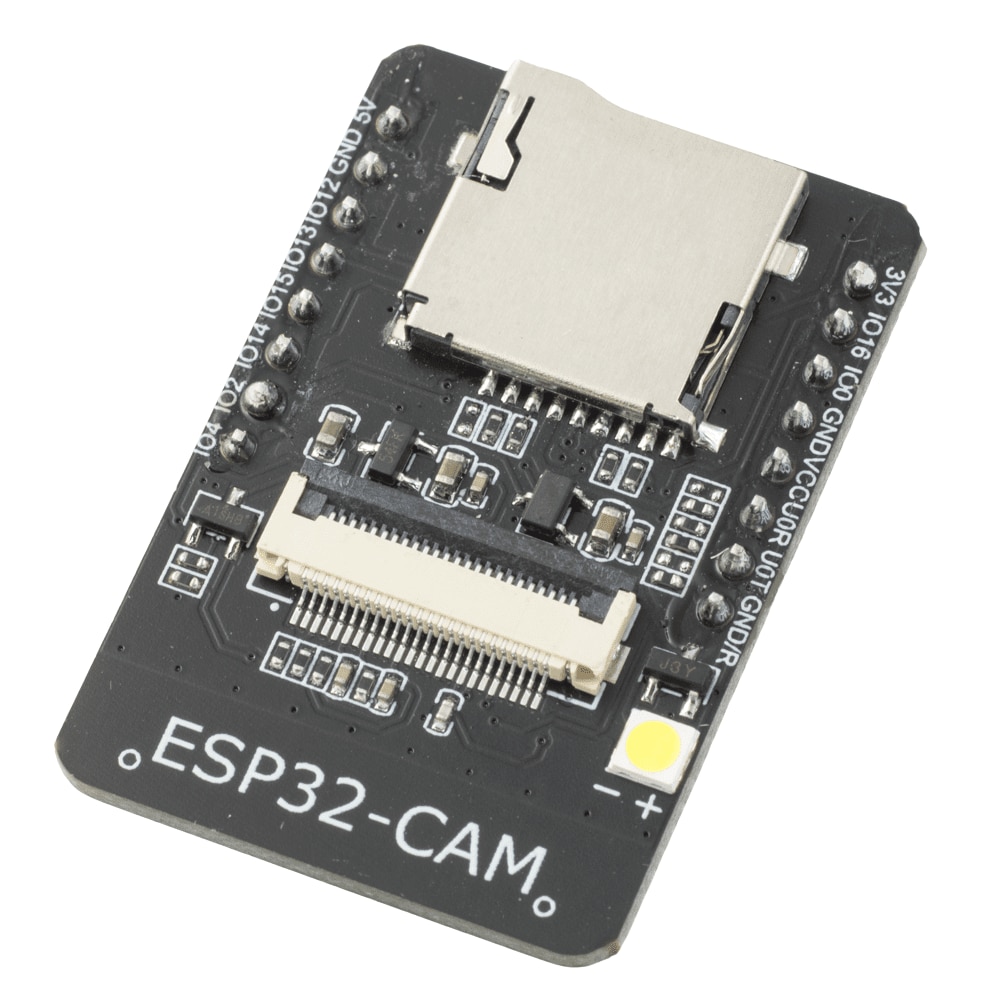

• Slot pentru card microSD (pana la 4GB).
• Conector pentru antena externa U.FL
• Dioda de utilizator (GPIO4)
• Stabilizator de tensiune
• Butonul RESET
• Tensiunea de alimentare: 5 V
• Raster Goldpin: 2,54 mm
• Dimensiunile modulului: 40,5 x 27 x 4,5 mm
• Conectorii Goldpin sudate in placa

Specificatii ale placii de programator dedicat:.

• Ideal pentru modulul ESP32-CAM
• Programator CH340
• Conector Micro USB
• Butonul RST
• Butonul GPIO0
• Stabilizator de tensiune

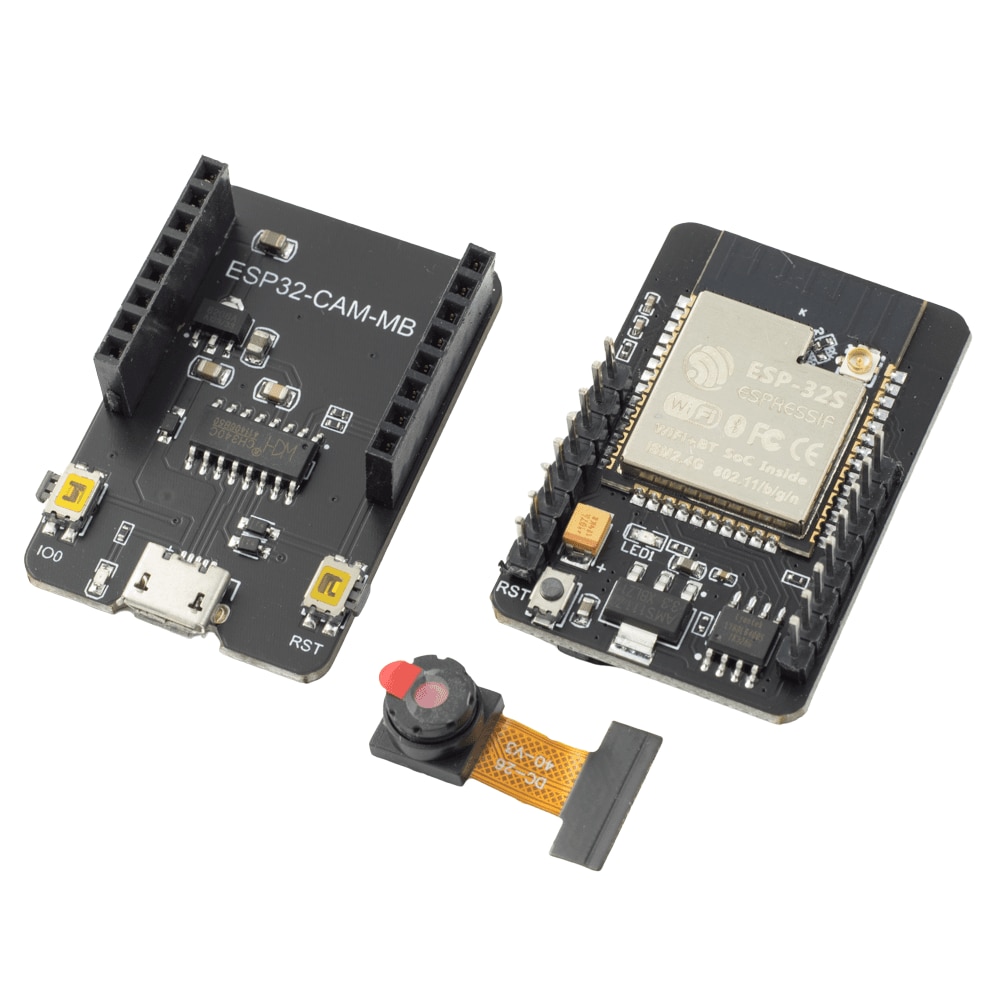

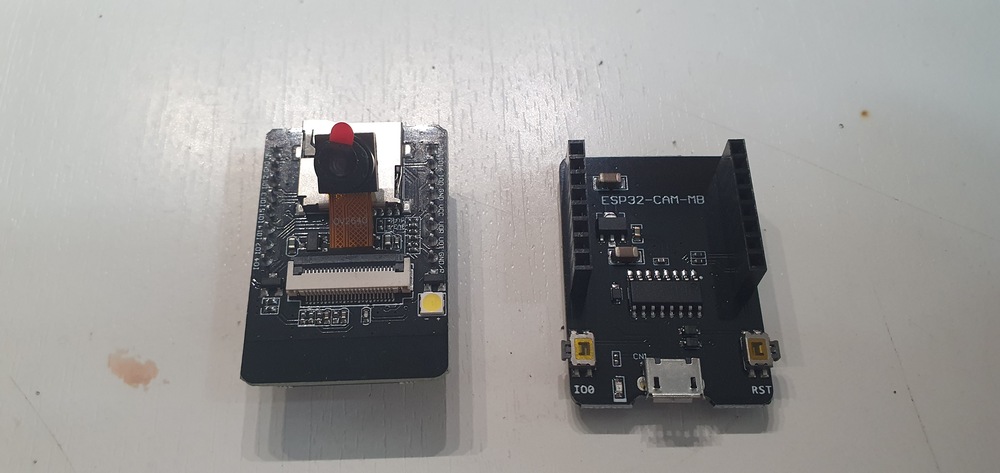

In kit

• Placa ESP32-CAM
• Placa cu programator dedicat
• Camera OV2640 2Mpx
