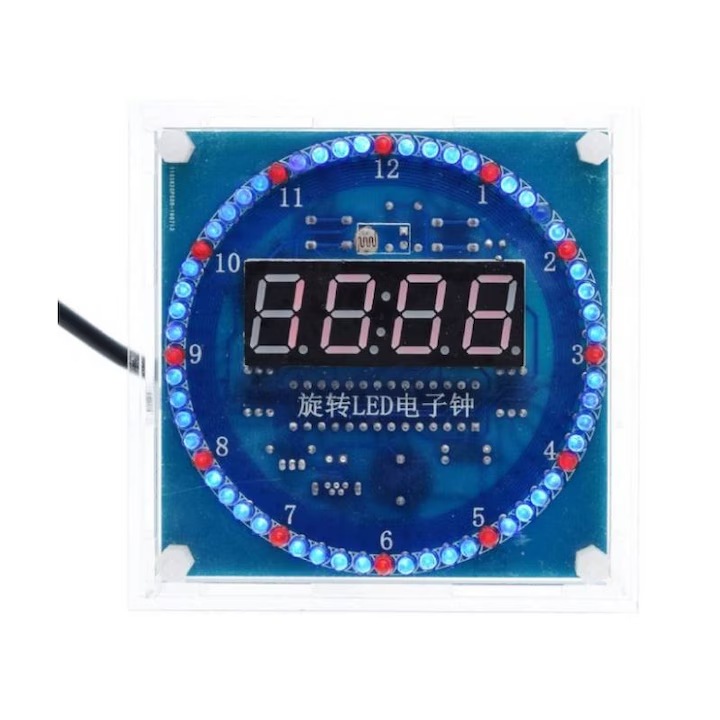

Ceas desteptator cu LED-uri
functia de cronometrare a timpului a acestui kit este foarte precisa, datorita integrarii cipului ds1302, care asigura o cronometrare precisa si fiabila.
Ceas electronic cu LED-uri diy
designul ceasului este ideal pentru confectionarea DIY si modificabil, permitandu-va sa va faceti un ceas in stil propriu.
ceasuri desteptatoare DIY pentru dormitoare
adopta o productie de precizie pentru a spori caracteristicile stabile si fiabilitatea ridicata.
Kit de ceasuri pentru confectionare DIY
acest produs este un kit de bricolaj, nu produsul final! acest proiect de lipire necesita cunostinte electronice de baza si abilitati practice.
Kit de ceasuri digitale DIY
microcontrolerul c8051 utilizat in acest kit asigura performante stabile si o fiabilitate ridicata, ceea ce il face o alegere sigura pentru entuziastii electronicii.
Introducerea functiei:
1, folosind productia de principiu de afisare a tubului digital; 2, utilizarea de componente plug-in complete, rata de succes a productiei de pana la 99,9%; 3, utilizarea productiei de principiu de afisare a tubului digital; 4, sase tipuri de animatie de timp, astfel incat sa nu va obositi niciodata de vizionare; 5, patru tipuri de animatie offline, darul este, de asemenea, un bun Oh; 6, timpul si temperatura afiseaza alternativ, vedeti temperatura pentru a vedea timpul, nu mai trebuie sa va uitati la telefon tot timpul! Nu se poate iesi din pat; 8, cu functia de control al luminii, poate regla automat luminozitatea in functie de mediul inconjurator (de asemenea, poate fi folosit ca o lumina de noapte oh)

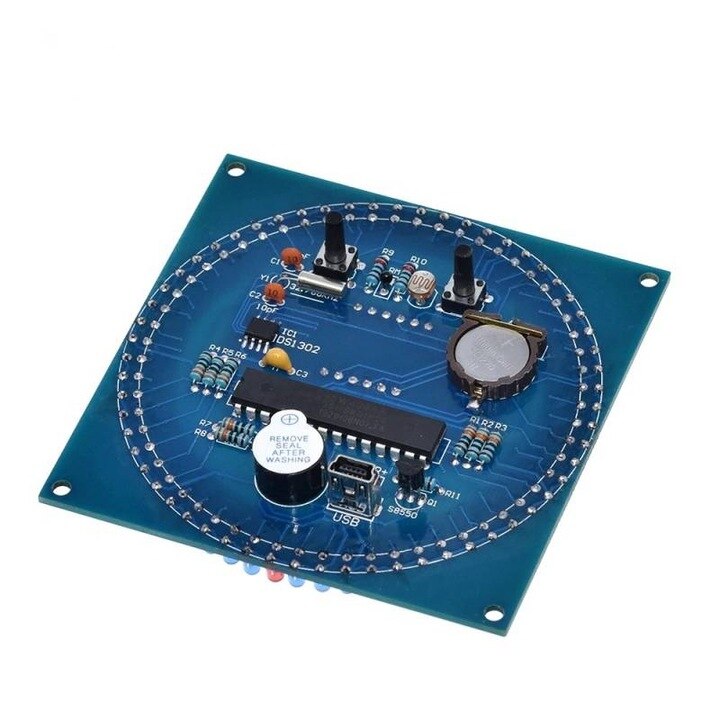

Lista de componente:
Rezistor: 330Ω portocaliu portocaliu negru negru maro / 8 / locatie: R1-R8
Rezistenta: 10k maro negru negru negru rosu maro / 3 / Pozitia: R9-R11
Condensatoare cu cip de portelan 10pf: 2 / locatie: C1,C2
STC15W408AS: 1buc/pozitie: U1
Condensator monolitic 104:1buc/pozitie:C3
Suport pentru circuite integrate cu 28 de pini: 1pc/pozitie: U1
Cristal 32.768KHz: 1 bucata/pozitia: Y1
Cip DS1302: 1 buc/locatie: U2
Buton de robinet: 2buc/pozitie: S1,S2
Termistor: 1 buc/locatie: RM
Fotorezistor: 1 bucata / Pozitia: GM
Trioda 8550: 1 buc/locatie: Q1
LED rosu de 3 mm: 12 buc/pozitie: 1-12
LED albastru de 3mm: 48 buc.
Suport pentru celule de monede: 1 bucata / pozitie: Suport pentru baterii
Tub digital common-yang cu 4 cifre: 1pc / Pozitia: HYDZ
Buzzer de 5V: 1 buc / Pozitie: Buzzer
Placa PCB: 1 buc.
Suport pentru sursa de alimentare: 1 bucata / locatie: USB
Selectarea modelului (sub interfata de afisare a timpului): apasati butonul S2 pentru a comuta urmatorul stil de rotatie a ledurilor;
Setarea de reglare (sub interfata de afisare a timpului):
1、Presati butonul S1 pentru a intra in setarea minutei de timp, de data aceasta, zona de afisare a nr. 2 clipeste, indicand ca puteti seta minutul de timp, in acest moment, apasati butonul S2 pentru setarea minutei de timp;
2、Presati din nou butonul S1 pentru a intra in setarea orei, de data aceasta zona de afisare a nr.1 clipeste, ceea ce indica faptul ca se poate seta ora orei, de data aceasta, apasati butonul S2 pentru a seta ora minutelor;
3、Presati din nou butonul S1 pentru a intra in setarea minutei de alarma, de data aceasta zona de afisare nr. 2 clipeste, indicand ca se poate seta minutul de alarma, in acest moment, apasati butonul S2 pentru setarea minutei de alarma;
4、Presati din nou butonul S1 pentru a intra in setarea orei de alarma, in acest moment, zona de afisare nr. 1 clipeste, indicand ca se poate seta ora de alarma, in acest moment, apasati butonul S2 pentru a seta ora de alarma;
5, si apoi apasati butonul S1 pentru a intra in setarile de activare si dezactivare a ceasului de alarma, de data aceasta 1, 2 zona de afisare afiseaza 1 sau 0, de data aceasta, apasati butonul S2 pentru activarea sau dezactivarea ceasului de alarma, 1 este activat, 0 este dezactivat;
6, apoi apasati butonul S1 pentru a intra in setarea setarilor de pornire si oprire a controlului luminii, de data aceasta 1, 2 zona de afisare arata 1 sau 0, de data aceasta, apasati butonul S2 pentru controlul luminii pornit sau oprit, 1 este pornit, 0 este oprit.
Intrebari frecvente:
1. Se recomanda sa se sudeze mai intai lampa LED, apoi sa se sudeze componenta din spate, apoi sa se sudeze tubul digital si apoi sa se introduca cipul.
2. Luminile cu LED-uri acordati atentie polilor pozitivi si negativi, piciorul lung pozitiv.
3. Crestatura cipului si crestatura bazei trebuie sa fie in concordanta cu crestatura identificata pe placa.
4. Buzzerul noteaza polii pozitivi si negativi, piciorul lung pozitiv, rezistenta nu face distinctie intre valoarea rezistentei pozitive si negative pentru a fi in concordanta cu placa identificata -.
5. Tranzistorul ar trebui sa fie introdus in aceeasi forma ca si placa.
6. Acordati atentie directiei tubului digital, punctul zecimal in partea inferioara.
7. Acordati atentie polilor pozitivi si negativi ai sursei de alimentare, tensiunea de alimentare DC 5V.
8. Verificati fenomenul de scurtcircuit de sudura si sudura virtuala, acest fenomen este foarte frecvent.
9. Daca afisajul este anormal sau timpul nu merge, scoateti DS1302 si bateria cu buton, apoi introduceti DS1302, nu introduceti bateria si apoi porniti, normal, apoi puneti bateria
10. Daca luminile individuale nu se aprind, verificati daca luminile nu se aprind sudarea de scurtcircuit si lipirea, verificati bine, reglati la modul de iluminare completa, tot nu se aprinde, apoi schimbati luminile.
