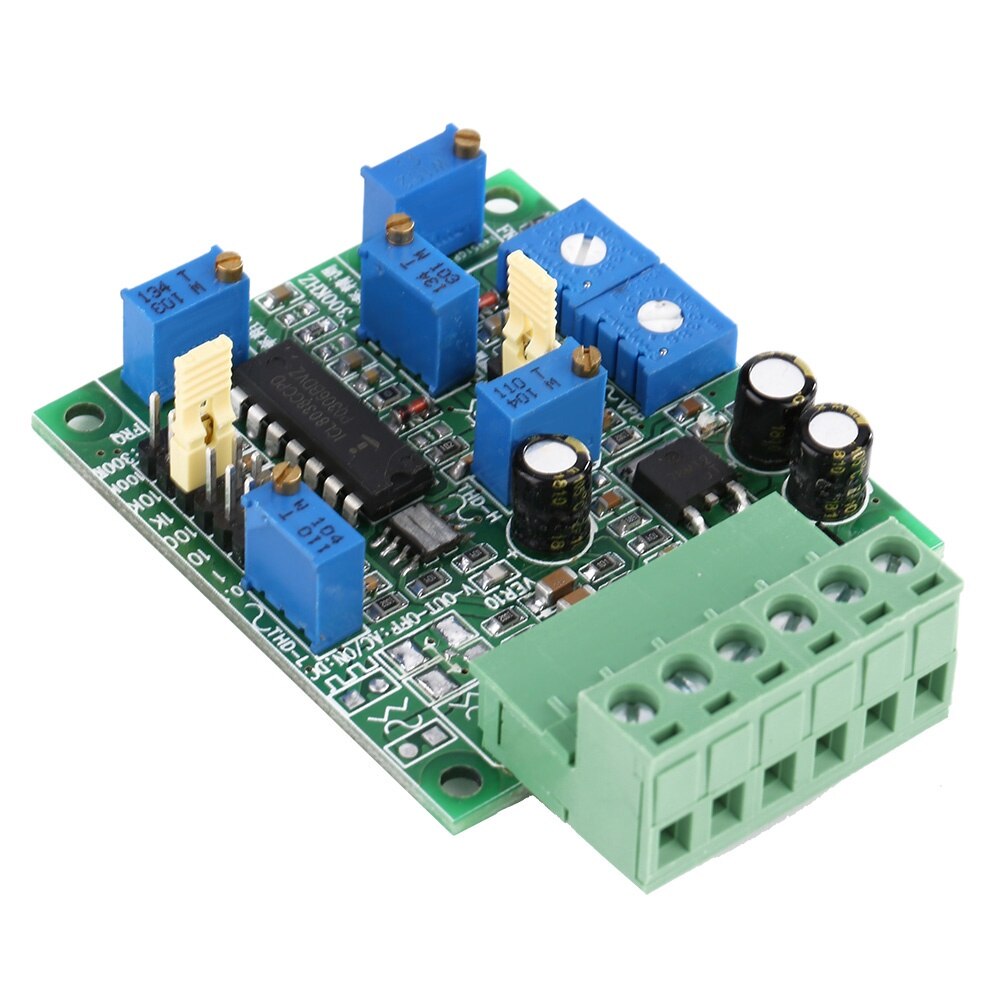

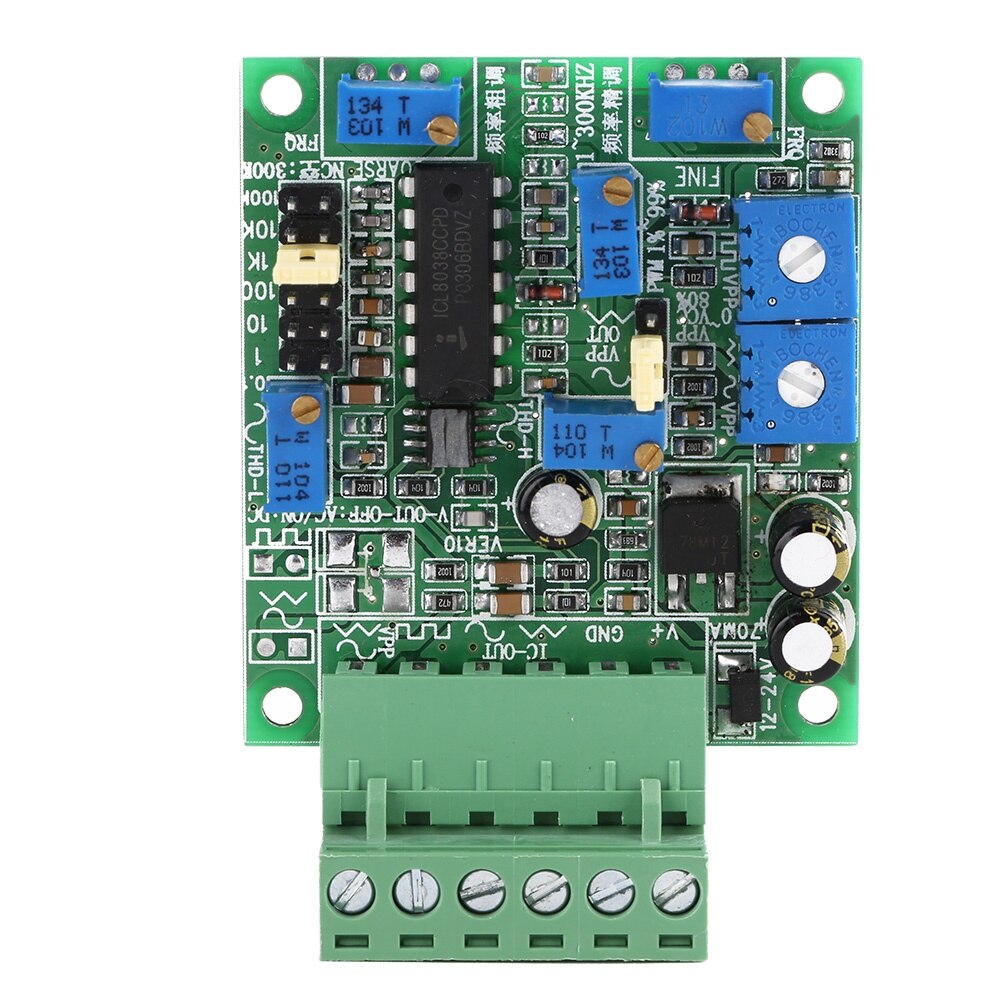

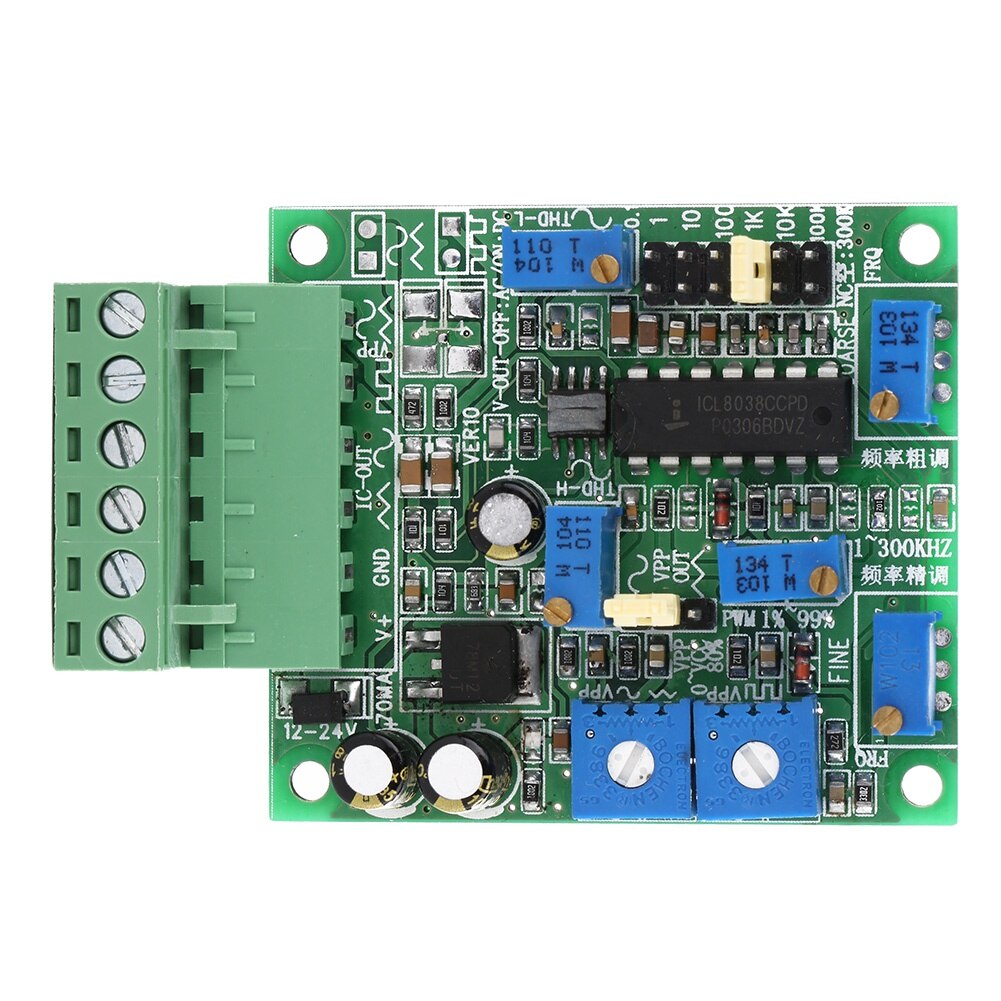

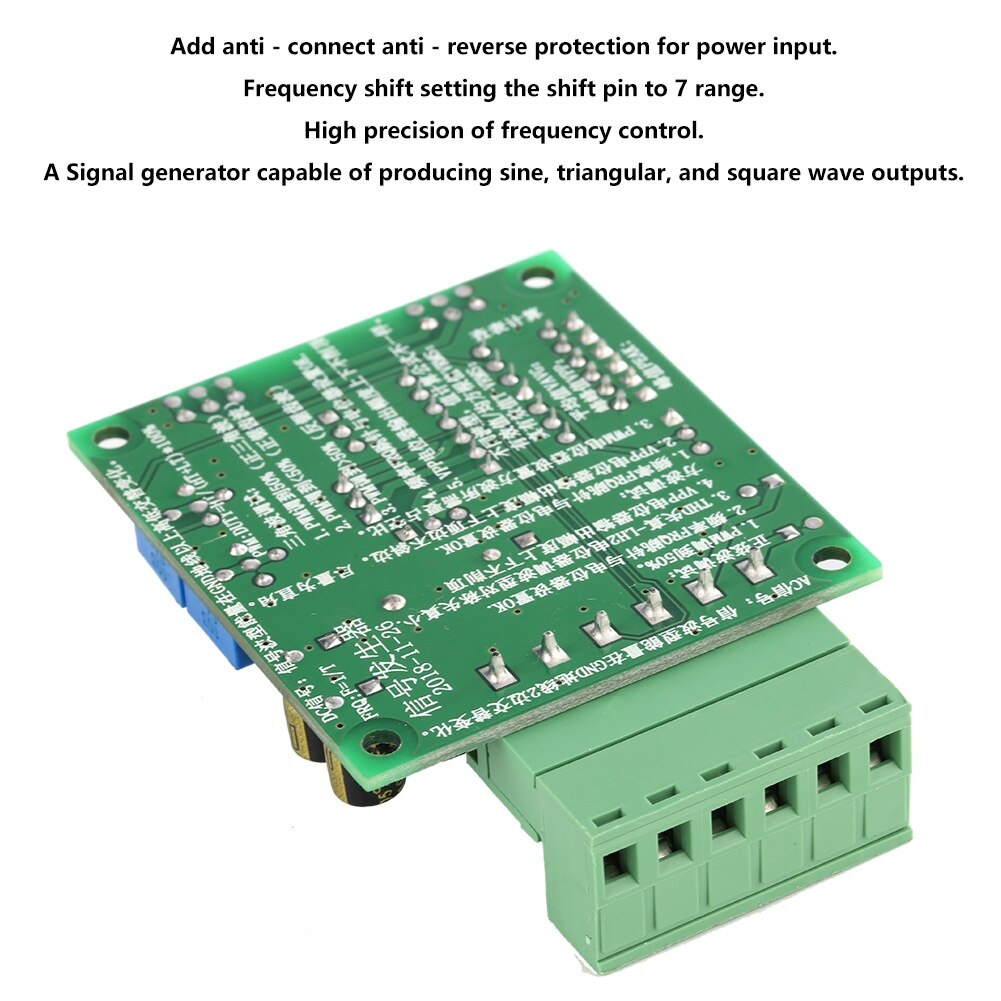

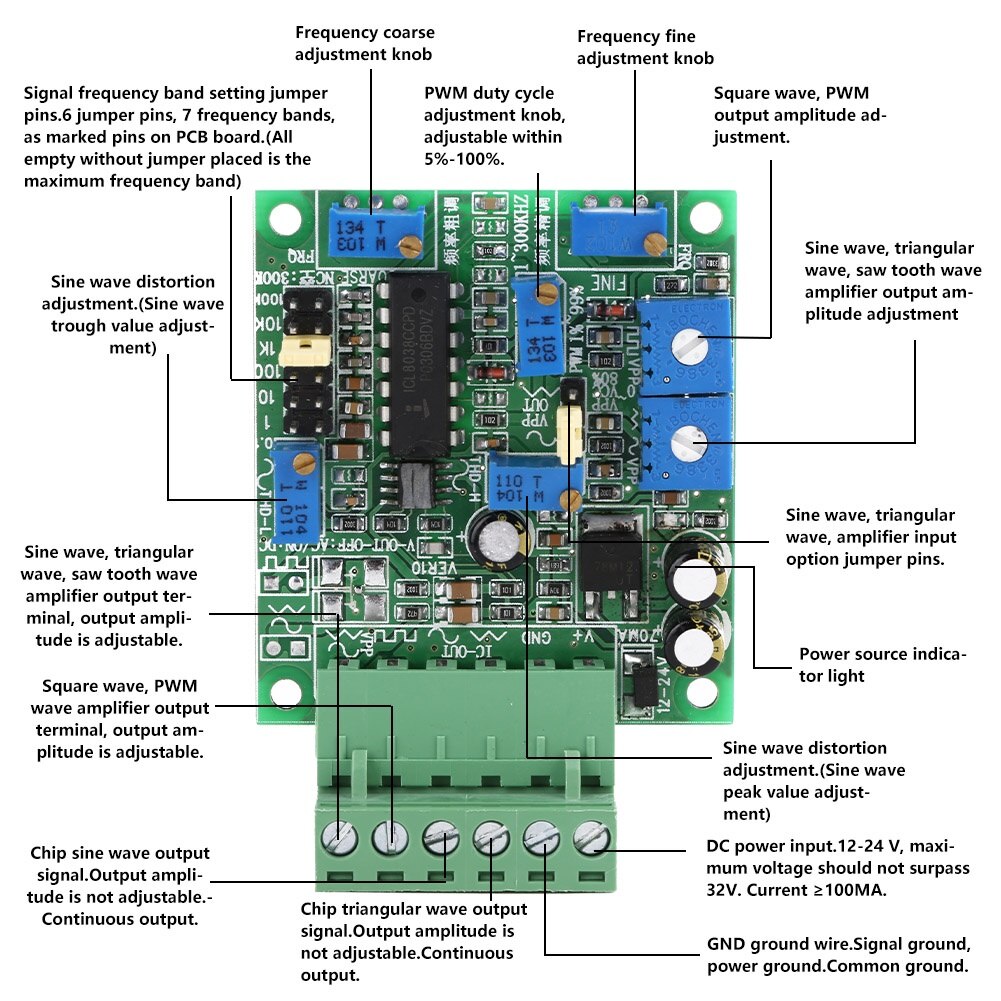

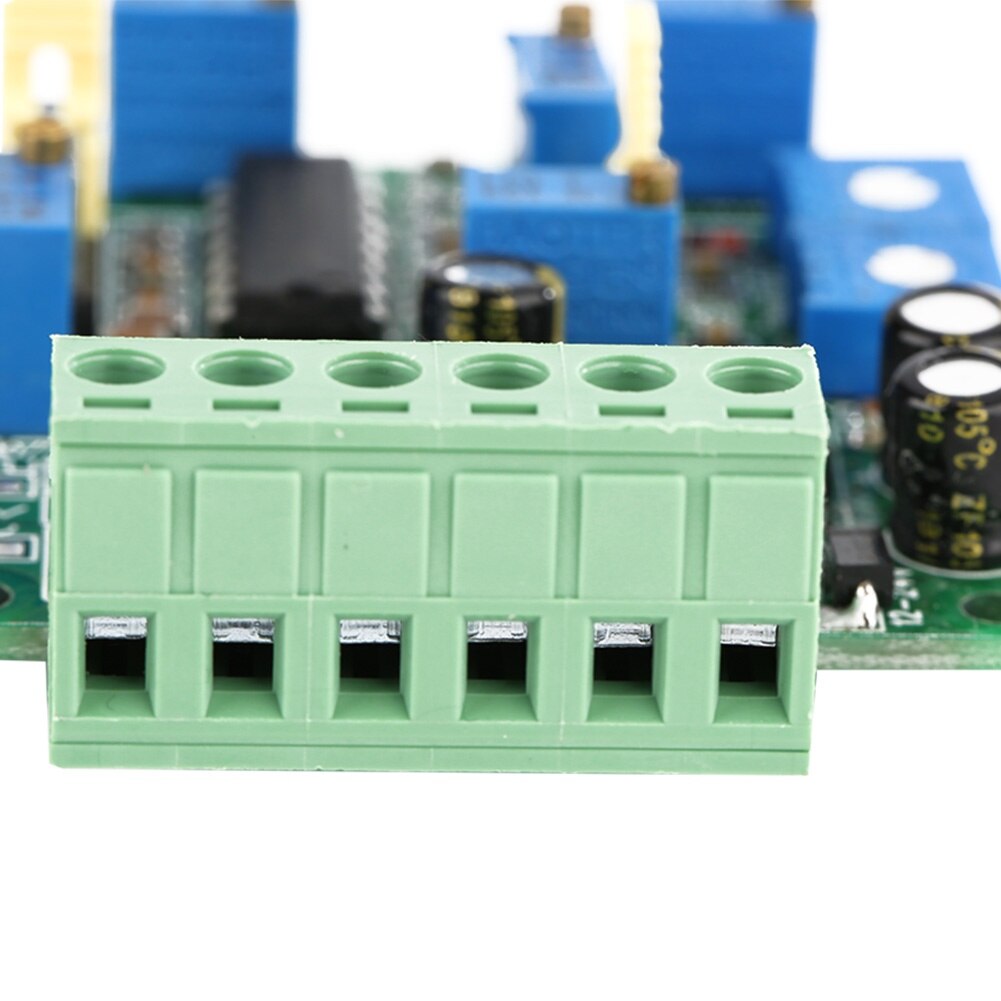

Prezentare generală: Componentele principale ale produsului sunt cipul de generare a semnalului ICL8038, amplificatorul de înaltă tensiune cu bandă largă, sursa de alimentare cu regulator de tensiune, circuitul de setare a parametrilor semnalului, interfața de intrare și ieșire etc. Poate scoate un semnal sinusoidal, undă pătrată (PWM undă dreptunghiulară), undă triunghiulară (undă triunghiulară pozitivă, undă anti-dințată, undă dințată pozitivă). Amplitudinea semnalului de ieșire VPP reglabilă, distorsiunea THD reglabilă, PWM de ieșire reglabilă, frecvența FRQ reglabilă. Capacitate puternică de antrenare la ieșire. Poate fi utilizat pentru o varietate de ocazii conexe ca generator de semnal. Caracteristici: Un generator de semnal capabil să producă ieșiri sinusoidale, triunghiulare și pătrate. Frecvența semnalului de ieșire și ciclul de funcționare rămân neschimbate atunci când semnalul sursei de alimentare se modifică prin adăugarea unei surse de alimentare stabilizate. Semnalul de ieșire este mai stabil. Adăugați protecție anti-conectare anti-inversă pentru intrarea de alimentare. Setarea schimbării frecvenței, pinul de schimbare la 7 domenii. Reglarea frecvenței este împărțită în reglare fină și reglare fină 2 potențiometre de precizie cu mai multe ture, precizie ridicată a controlului frecvenței. Specificații: Condiție: 100% nou Greutate: 32g/1.1oz Model: SG-8038 A. Funcție și utilizare 2.11. Mod de răcire: răcire naturală (temperatura normală de funcționare nu depășește 40 de grade). 2.12. Utilizare: nu poate fi plasat în alte echipamente de încălzire, pentru a evita praful, ceața de ulei, gazele corozive, umiditatea și locurile cu vibrații puternice. Gazele inflamabile, praful sau lichidele conductoare sunt interzise. 2.13. Temperatură de funcționare: -15~+45 c. 2.14. Umiditate de lucru: 40%~90%. 2.15. Vibrații permise: mai puțin de 10-55hz / 0.15mm 2.16. Temperatură de depozitare: -20 până la +65℃ 2.17. Unde de interferență spațială: nu este necesar B. Parametrii indicelui de performanță: 1. Structura mecanică și parametrii circuitului electronic ai mașinii principale 3.1.1. Tensiune de intrare: DC-12-24v 3.1.2. Curent de intrare și consum de energie: Curent minim de standby: 35MA/24V Curent maxim de funcționare permis: 75MA/24V Curent maxim de vârf de supratensiune de pornire permis: 1A 3.1.3 Ondulație de putere de intrare permisă: 200MV 3.1.4. Interval de reglare a frecvenței: 1hz-350khz, reglare cu potențiometru cu 7 trepte, dublă precizie, cu mai multe ture, precizie ridicată a controlului frecvenței. 3.1.6. Ciclul de funcționare PWM este reglabil de la 5% la 100% 3.1.7. Undă pătrată, amplitudinea VPP de ieșire a amplificatorului PWM, interval reglabil: 0~VCC (tensiune de intrare a sursei de alimentare -2V). 3.1.8. Interval reglabil al amplitudinii VPP de ieșire a amplificatorului de undă sinusoidală triunghiulară: 0~2/3VCC (aproximativ 70% din tensiunea de intrare a sursei de alimentare, amplitudinea de ieșire poate fi mărită dacă cerința de grad de distorsiune nu este ridicată). . 3.1.9. Capacitatea de curent a semnalului de ieșire a amplificatorului 20MA/circuit 3.1.10. Semnalele de undă triunghiulară și sinusoidală direct din cip au cea mai mică distorsiune, dar o capacitate de antrenare slabă. În plus, capătul inferior al tipului de undă al acestui semnal nu este la masă (adică, masă flotantă, există zgomot de fundal, ridicați o anumită amplitudine pe firul de masă și apoi forma de undă. Toate cipurile ICL8038 sunt așa. Dacă doriți să utilizați aceste două interfețe, ar trebui să acordați atenție dacă se potrivesc cu circuitul extern al utilizatorului. 3.1.11. Timpul de pornire a modulului. Timpul dintre pornirea modulului și ieșirea normală a semnalului. Timpul de ieșire al amplificatorului este relativ lung, variind de la 2 la 3 secunde. În acest timp, amplitudinea formei de undă crește de la o valoare lentă completă la valoarea setată. Acest amplificator poate juca rolul de tampon de putere. Reduceți impactul terminalului. Instrucțiuni de utilizare și altele: A. Depanare undă sinusoidală: 1. Reglați PWM la 50%. 2. Pinul de săritură FRQ și potențiometrul sunt setate la OK. 3. Distorsiunea THD - potențiometrul LH2 are o distorsiune simetrică mică în modul undă. 4. Amplitudinea de ieșire a potențiometrului VPP în sus și în jos fără a tăia vârful. B. Undă pătrată și depanare PWM: 1. Setarea pinului de săritură FRQ și a potențiometrului este OK. 2. Amplitudinea de ieșire a potențiometrului VPP, marginea superioară și inferioară nu este hipotenuză. Încercați să fie un unghi drept. 3. Ciclu de funcționare necesar pentru setarea undei pătrate în potențiometrul PWM. C. Depanare undă triunghiulară: 1. Reglați PWM la 50% (undă triunghiulară pozitivă) 2. Setați PWM la <50% (undă dințată pozitivă) 3. Setați PWM la >50% (undă anti-alias) 4. Pinul de săritură FRQ și potențiometrul sunt setate la OK. 5. Intervalul de ieșire al potențiometrului VPP nu taie vârful D. Câteva concepte de bază despre semnale. Semnal AC: energia undei semnalului alternează între firul de masă GND și firul de masă GND. Semnal DC: energia undei semnalului se modifică alternativ deasupra firului de masă GND. FRQ: F = 1 / T PWM DUTY = HT / + LT (HT) * 100% Diferite tipuri de unde, formula de calcul a diferitelor valori este diferită. Pentru a consulta calculul tabelului, sau cu instrumentul de măsurare. Există multe tipuri de valori V, utilizate în mod obișnuit după cum urmează: valoarea PEAK, valoarea PEAK VPP, valoarea medie VAVG, valoarea efectivă reală T-VRMS, valoarea efectivă/RMS VRMS Lista pachetului: 1 x Modul Generator de Semnal Notă: 1. Asigurați-vă că sursa de alimentare este între 12-32V. Dacă bateria este alimentată, tensiunea completă și tensiunea joasă a bateriei trebuie să îndeplinească, de asemenea, această cerință. 2. Semnalele directe de undă triunghiulară și sinusoidală de la cip au cea mai mică distorsiune, dar o capacitate de antrenare slabă. În plus, capătul inferior al tipului de undă al acestui semnal nu este la masă (adică, masă flotantă, există zgomot de fundal, ridicați o anumită amplitudine pe firul de masă și apoi forma de undă. Toate cipurile ICL8038 sunt așa. Dacă doriți să utilizați aceste două interfețe, ar trebui să acordați atenție dacă se potrivesc cu circuitul extern al utilizatorului. 3. Timpul de pornire a modulului. Timpul dintre pornirea modulului și ieșirea normală a semnalului. Timpul de ieșire al amplificatorului este relativ lung, variind de la 2 la 3 secunde. În acest timp, amplitudinea formei de undă crește de la o valoare lentă completă la valoarea setată. Acest amplificator poate juca rolul de tampon de putere. Reduceți impactul terminalului. Trebuie evaluat înainte de utilizare. Această întârziere la pornire, funcția de pornire lentă poate îndeplini cerințele clientului, indiferent dacă există un conflict. 4. Se sugerează utilizarea unei frecvențe mai scăzute, sub premisa îndeplinirii cerințelor de utilizare. Acest lucru va îmbunătăți stabilitatea locului de muncă. 5. Când PWM este reglat la 100%, ieșirea nu are formă de undă și este întotdeauna într-o stare de nivel înalt. Prin urmare, la setarea reglării potențiometrului în PWM, nu exagerați (nu exagerați în sens orar). Dacă exagerați, nu veți vedea ieșirea formei de undă. Dacă se constată că nu există ieșire de formă de undă, potențiometrul de reglare PWM cu mai multe ture poate fi rotit în sens invers acelor de ceasornic până când există ieșire de formă de undă (când sensul invers acelor de ceasornic este rotit la capăt, există, de asemenea, 5%-10% PWM cu ieșire de formă de undă, iar raportul minim al ciclului de funcționare PWM va fi diferit la frecvențe diferite). Potențiometrul de precizie cu mai multe ture utilizat în acest produs este de 24 de ture. 6. Dacă este necesară unda pătrată sau dreptunghiulară cu frecvență și raport de funcționare foarte precise, vă rugăm să rețineți că setarea PWM va afecta ușoara modificare a frecvenței, iar PWM și frecvența vor fi ajustate înainte și înapoi pentru a atinge precizia dorită. În plus, dacă modularea amplitudinii de ieșire PWM este prea mică, aceasta va afecta precizia măsurării ciclului de funcționare și gradul de distorsiune a formei de undă PWM. 7. Pentru forme de undă sinusoidale foarte precise, rețineți că la reglarea vârfului și a fundului a doi potențiometre THD, acestea vor interacționa între ele, dar doar ușor. Dacă cerințele sunt foarte ridicate, aceasta va fi ajustată înainte și înapoi thd-l, H aceste două potențiometre pentru a îndeplini cerințele. În plus, pentru a scoate unda sinusoidală, există o premisă: potențiometrul de amplitudine PWM trebuie să fie reglat la ieșirea maximă, determinat a fi 50% din ciclul de funcționare, și apoi să corecteze thd-l /H două potențiometre, pentru a obține o ieșire de undă sinusoidală de înaltă precizie. 1、Un generator de semnal capabil să producă ieșiri sinusoidale, triunghiulare și pătrate. 2、Frecvența semnalului de ieșire și ciclul de funcționare rămân neschimbate atunci când semnalul sursei de alimentare se modifică prin adăugarea unei surse de alimentare stabilizate. Semnalul de ieșire este mai stabil. 3、Adăugați protecție anti-conectare anti-inversă pentru intrarea de alimentare. 4、Setarea schimbării frecvenței, pinul de schimbare la 7 domenii. 5、Reglarea frecvenței este împărțită în reglare fină și reglare fină 2 potențiometre de precizie cu mai multe ture, precizie ridicată a controlului frecvenței.
