Cartus platan rotativ, Ortofon 2M, Nude Elliptical, negru/albastru, 7,2g

Nota: Aceasta descriere a fost tradusa automat in limba romana.

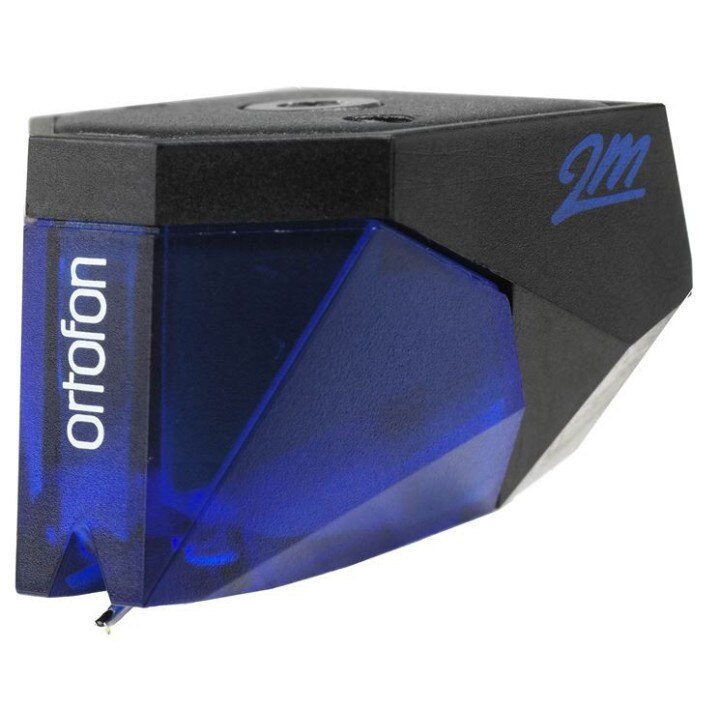

Cartuș de pick-up Ortofon 2M Albastru - tip MM

Ortofon 2M Blue este o versiune îmbunătățită a cartușului Ortofon 2M Red. Principala îmbunătățire a cartușului 2M Blue este stylus-ul eliptic, care este mult mai bun decât cartușul 2M Red, deoarece este de tip nud, ceea ce înseamnă că stylus-ul 2M Blue este fabricat în întregime din diamant, drept urmare este atașat direct la cantilever, fără niciun bloc de montare sau suport adesea din metal. 2M Blue are, de asemenea, o gamă de frecvențe mai bună și o capacitate de urmărire mai bună. Designul exterior unic al cartușului 2M Blue este atât plăcut vizual, cât și funcțional, iar dimensiunea și greutatea acestui cartuș vor asigura compatibilitatea cu majoritatea pick-up-urilor. Asamblarea cartușului în sine este foarte simplă.

Construcția inserției
Cartușul 2M Blue a fost optimizat pentru ușurința instalării, precum și pentru greutate și dimensiuni, potrivite pentru cele mai populare pick-up-uri de pe piață. Seria de cartușe Ortofon 2M oferă o compatibilitate excelentă cu o gamă largă de dispozitive de redare audio și cu o gamă largă de preamplificatoare phono.

2M Blue adaugă mai multă dinamică și rezoluție și sună mai deschis, reproducând în același timp mai multe detalii în comparație cu 2M Red.

Ortofon 2M Albastru - Capsă eliptică și stylus nud (MM) + husă model 2M Albastru

Pini de poli divizați
Cartușele 2M Blue sunt dotate cu pini divizați, specifici Ortofon, o invenție care permite cartușelor cu magnet mobil (MM) să obțină răspunsul în frecvență larg al unei cartușe cu bobină mobilă (MC). Pinii divizați au fost inventați de Ortofon și au fost prezenți inițial în seriile 500 și OM Super.

  Cum se instalează insertul din seria 2M

1. Înainte de a începe lucrul, scoateți modulul acului și capacul acului din corp. Manipulați toate piesele cu grijă.

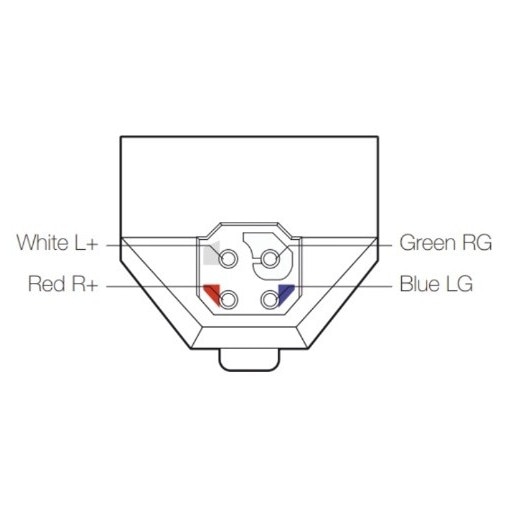

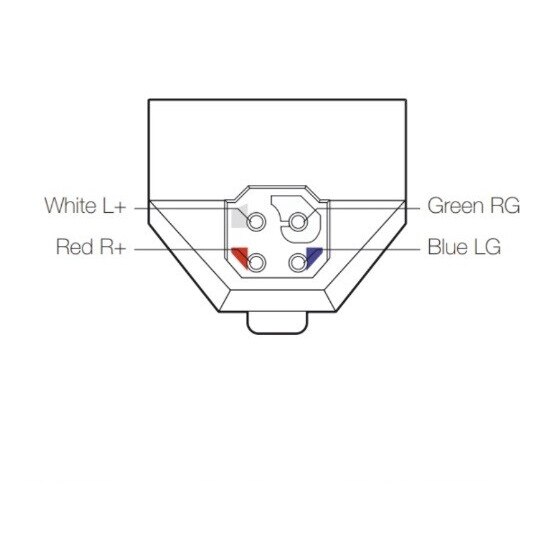

2. Vă rugăm să acordați atenție culorilor și marcajelor canalelor de pe spatele corpului pentru a conecta corect cablurile la brațul de ton.

Alb L+ (alb)
Roșu R+ (roșu)
Verde RG (verde)
Albastru LG (albastru)

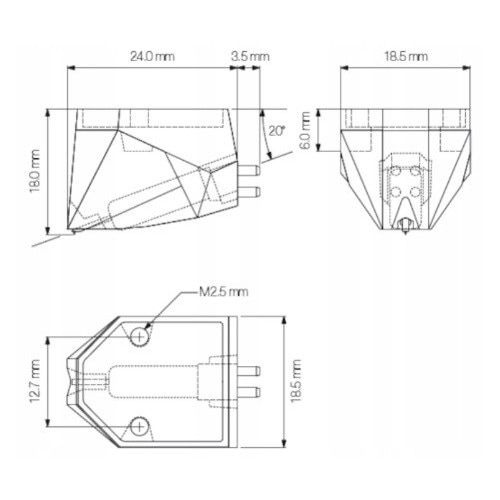

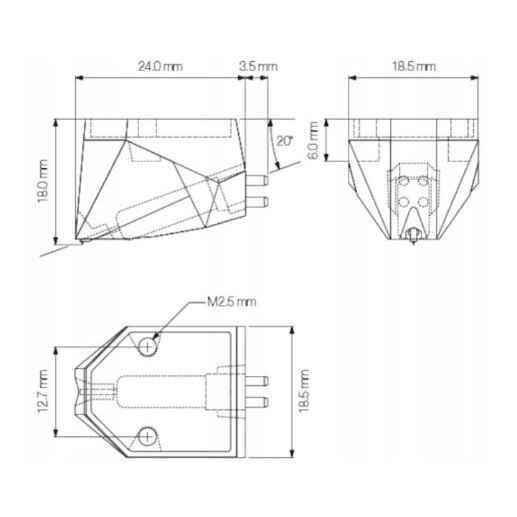

3. O pereche de șuruburi cu o lungime a filetului de 5 mm este inclusă în set. Șuruburile furnizate trebuie utilizate cu headshell-uri cu o grosime de maxim 3,5 mm. Placa de montare filetată 2M are o grosime de 3 mm.

4. Poziționați brațul de citire paralel cu suprafața discului, ajustând sistemul anti-patinaj și presiunea acului conform recomandărilor cartușului și manualului de instrucțiuni al pick-up-ului (brațului de citire).

Specificații tehnice:

Tensiune de ieșire la 1000 Hz, 5 cm/sec. 5,5 mV
Balansul canalului la 1 kHz: 1,5 dB
Separarea canalelor la 1 kHz: 25 dB
Separarea canalelor la 15 kHz: 15 dB
Interval de lățime de bandă: 3dB 20-25.000 Hz
Răspuns în frecvență: 20-20.000 Hz + 2 / - 1 dB
Capacitate de urmărire la 315Hz cu o forță de urmărire recomandată de 80 µm
Complianță dinamică, laterală: 20 µm/mN
Tip ac: Eliptic nud
Raza vârfului acului: r/R 8/18 µm
Interval forță ac: 1,6-2,0 g (16-20 mN)
Presiune recomandată a acului: 1,8 g (18 mN)
Unghiul acului: 20°
Impedanță internă, rezistență CC: 1,3 kOhm
Inductanță internă: 700 mH
Rezistență recomandată la ciclul de încărcare: 47 kOhm
Capacitate recomandată pentru ciclul de încărcare: 150-300 pF
Greutate: 7,2 g
