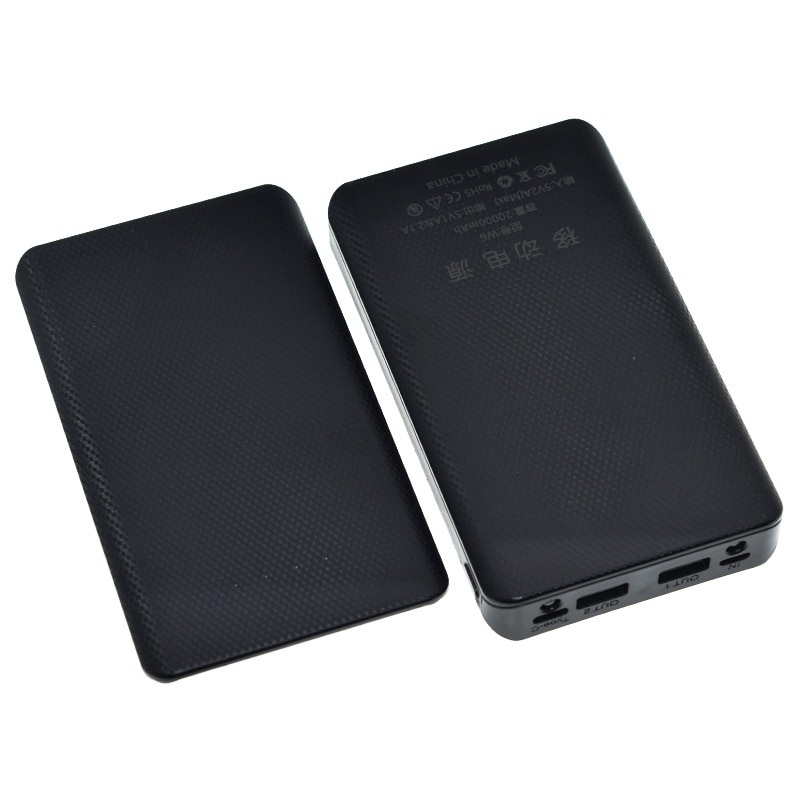

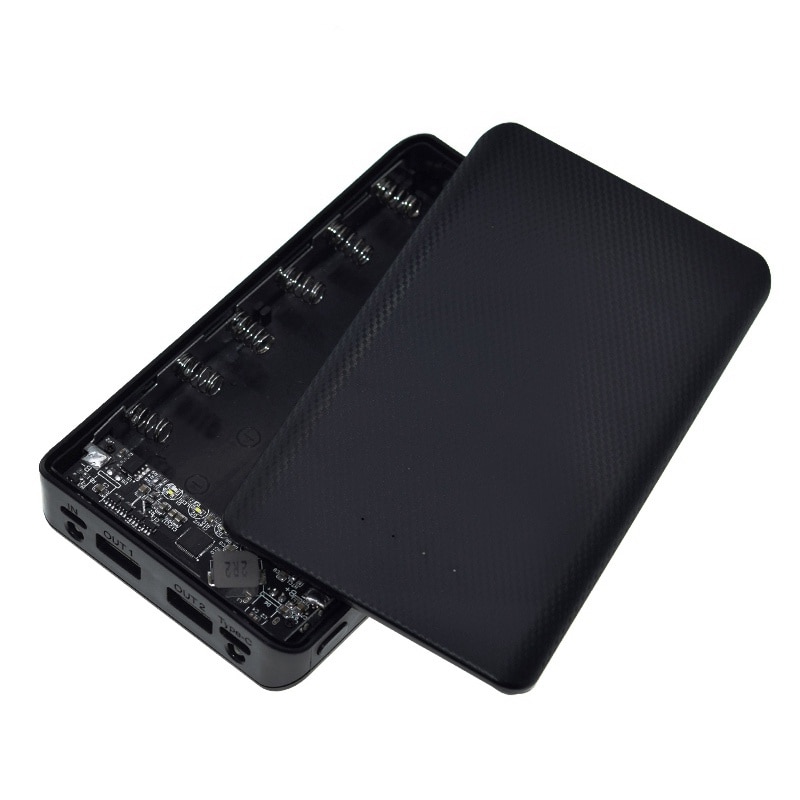

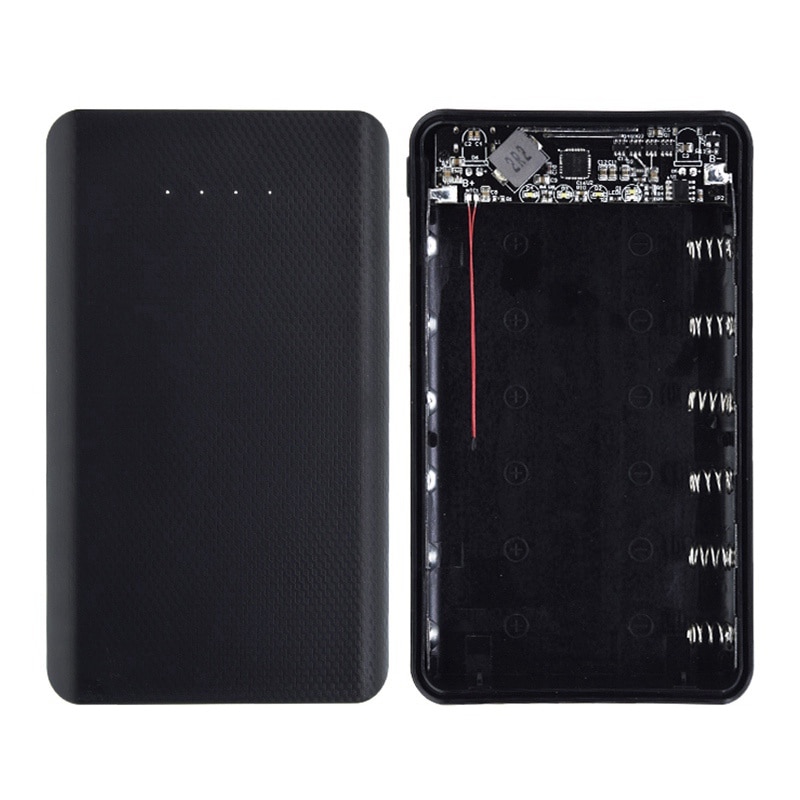

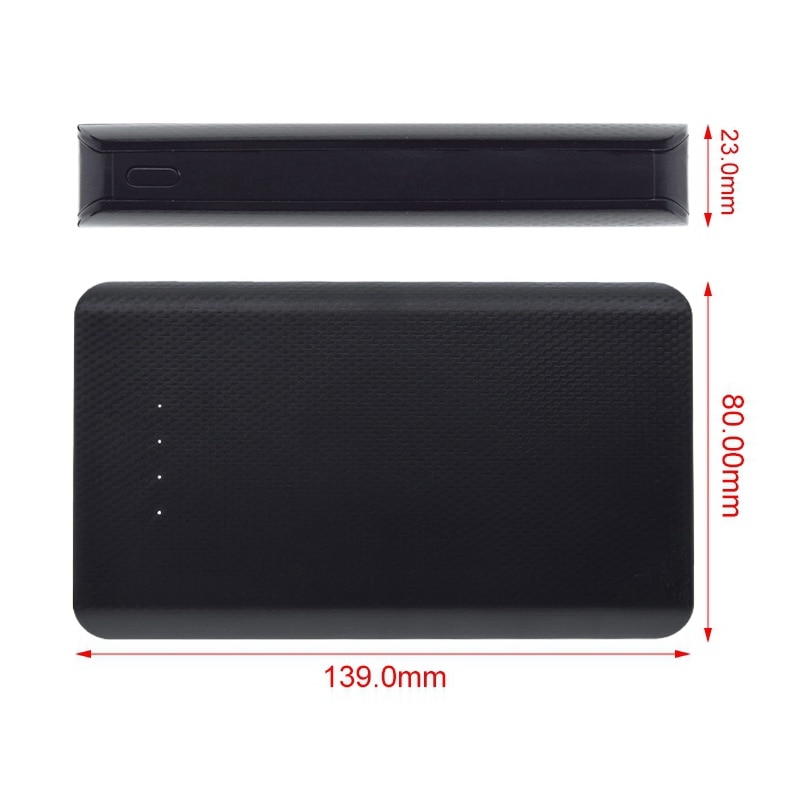

Carcasa baterie externa pentru 6 acumulatori 18650 DIY, USB-C, QC4.0, PD3.0
Functionalitati:
Incarcare cu comutare:
- Curent de incarcare de pana la 5A, eficienta de pana la 95%.
- Suporta tipuri de baterii de 4.2/4.35/4.4/4.5V.
- Compatibil cu standardul JEITA.
- Suporta controlul temperaturii ambientale.
Crestere sincrona a tensiunii
- Putere de iesire de pana la 22.5W, eficienta de pana la 95%.
- Detectare automata a incarcarii/descarcarii usoare.
- Suporta modul de incarcare wireless.
- Suporta modul de curent mic.
Protocoale de incarcare rapida la iesire:
- Suporta PPS/PD3.0/PD2.0.
- Suporta QC4+/QC4/QC3.0/QC2.0.
- Suporta AFC.
- Suporta FCP.
- Suporta SCP.
- Suporta PE2.0/PE1.1.
- Suporta SFCP.
- Suporta VOOC.
Protocoale de incarcare rapida la intrare:
- Suporta PD3.0/PD2.0.
- Suporta AFC.
- Suporta FCP.
- Suporta SCP.
- Suporta PE1.1.
Conector Type-C:
- Integreaza logica de control USB Type-C.
- Suporta functia Try.SRC.
Modul BC1.2:
- Suporta modul DCP BC1.2.
- Compatibil cu modul Apple/Samsung.
Decriptare Lightning:
- Integreaza functia de decriptare Lightning.
Masurarea si afisarea energiei:
- Integreaza ADC de 12 biti.
- Stoc intern pentru masurarea precisa a energiei.
Mecanisme de protectie:
- Protectie la supratensiune la intrare.
- Protectie la supracurent/supratensiune/incarcare excesiva/scurtcircuit la iesire.
- Protectie la temperatura.
Parametri recomandati:
| Parametru | Simbol | Min | Tipic | Max | Unitate |
|---|
| Tensiune de intrare | VBUSB/VBUSC/VBUSL | 4.5 | - | 13.5 | V |
| Tensiunea bateriei | BAT | 2.8 | - | 4.5 | V |
| Temperatura de operare | - | -20 | - | 60 | °C |
Modul de incarcare:
- Modul curent constant
- Modul tensiune constanta
- Modul curent constant si modul tensiune constanta.
Detalii
- Cand tensiunea bateriei este sub 3V, modulul de incarcare functioneaza in modul de curent constant, curentul de incarcare fiind 300mA.
- Cand tensiunea bateriei este peste 3V, modulul de incarcare trece in modul curent constant, incarcand la curentul tinta setat.
- Cand tensiunea bateriei atinge tensiunea tinta de incarcare (de exemplu 4.2V), modulul de incarcare trece in modul tensiune constanta, iar curentul scade treptat, mentinand tensiunea bateriei constanta.
- Incarcarea se opreste automat cand curentul de incarcare scade la valoarea de intrerupere. Daca tensiunea bateriei scade cu 0.1V sub tensiunea tinta, modulul va incepe automat reincarcarea.
Nota:
- Tensiunea bateriei poate depasi 4.2V, ceea ce este normal si nu va deteriora bateria. Daca ledul de incarcare clipeste la 4.2V, inseamna ca inca nu s-a incarcat complet, iar incarcarea nu se bazeaza doar pe tensiunea bateriei.
Descrierea porturilor:

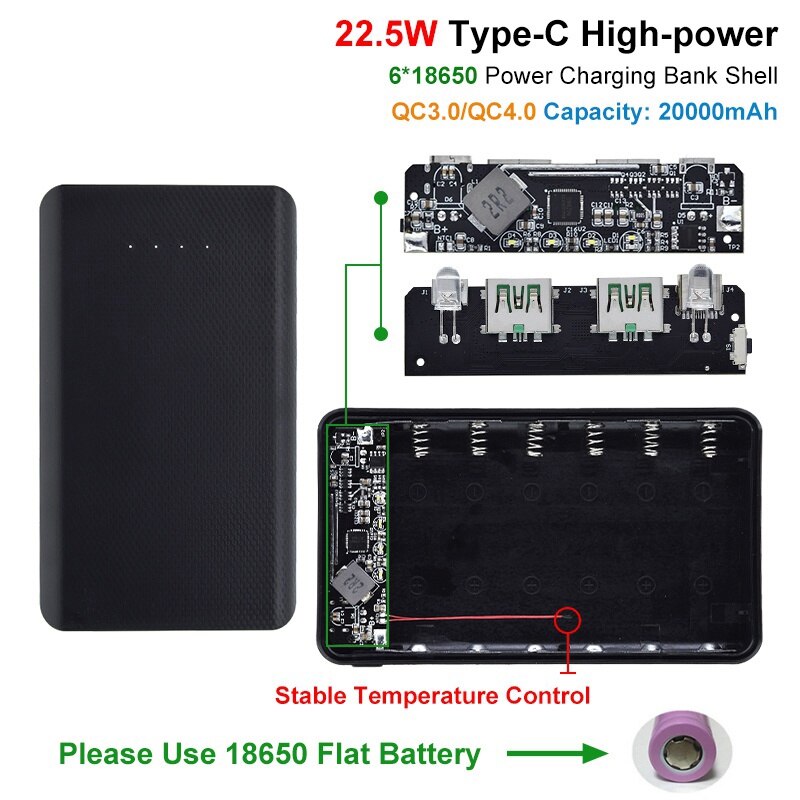

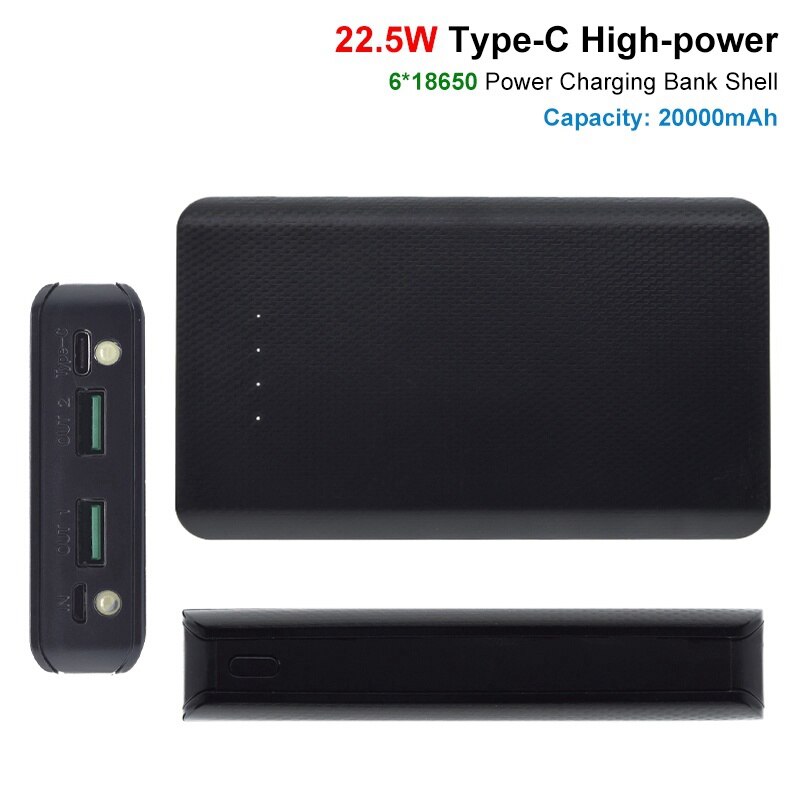

- Placa principala include 4 porturi USB: Type-A1, Type-A2, Micro-B, Type-C.
- Porturile Type-A1 si Type-A2 suporta iesiri QC 3.0/QC 2.0/AFC/FCP/SCP/PE 2.0/PE 1.1/SFCP/VOOC.
- Portul Type-C suporta iesiri PPS/PD 3.0/PD 2.0/QC 4+/QC 3.0/QC 2.0/AFC/FCP/SCP/PE 2.0/PE 1.1/SFCP/VOOC.
- Portul Micro-B suporta iesiri QC 2.0/AFC/FCP/SCP/PE 1.1.
Sprijin pentru protocoale de incarcare rapida:
- PPS/PD 3.0/PD 2.0: 5-9V@3A, 5-11V@2A, 12V@1.5A.
- QC 4+/QC 3.0/QC 2.0: 5V/9V/12V.
- AFC: 5V/9V/12V.
- FCP: 5V/9V/12V.
- SCP: 5V@4.5A.
- PE 2.0/PE 1.1: 5-12V.
Parametri recomandati:
- Tensiunea de intrare: 4.5-13.5V.
- Tensiunea bateriei: 2.8-4.5V.
- Temperatura de functionare: -20°C ~ 60°C.
Mecanism de protectie:
- Protectie impotriva supratensiunii de intrare.
- Protectie impotriva curentului de iesire/excesului de curent.
- Protectie impotriva incarcarii excesive.
- Protectie la temperatura.
Acest produs ofera o gama larga de suport pentru protocoalele de incarcare rapida si este dotat cu mecanisme avansate de protectie pentru a asigura o functionare sigura si eficienta.
Tabel de indicatori pentru starea de descarcare a bateriei:
| Capacitate | LED1 | LED2 | LED3 | LED4 |
|---|
| 75~100% | Pornit | Pornit | Pornit | Pornit |
| 50~75% | Pornit | Pornit | Pornit | Oprit |
| 25~50% | Pornit | Pornit | Oprit | Oprit |
| 5~25% | Pornit | Oprit | Oprit | Oprit |
| 1~5% | Clipit | Oprit | Oprit | Oprit |
| 0% | Oprit | Oprit | Oprit | Oprit |
Tabel de indicatori pentru starea de incarcare a bateriei:
| Capacitate | LED1 | LED2 | LED3 | LED4 |
|---|
| 100% | Pornit | Pornit | Pornit | Pornit |
| 75~99% | Pornit | Pornit | Pornit | Clipit |
| 50~75% | Pornit | Pornit | Clipit | Oprit |
| 25~50% | Pornit | Clipit | Oprit | Oprit |
| 0~25% | Clipit | Oprit | Oprit | Oprit |
Aceste tabele arata starea de incarcare si descarcare a bateriei prin intermediul indicatorilor LED, oferind o vizualizare clara a capacitatii curente a bateriei. LED-urile indica diferite niveluri de capacitate prin aprinderea sau clipirea lor.
Atentie!
Produsul este destinat specialistilor si persoanelor pasionate de electronica si nu include alte instructiuni de asamblare sau utilizare.
