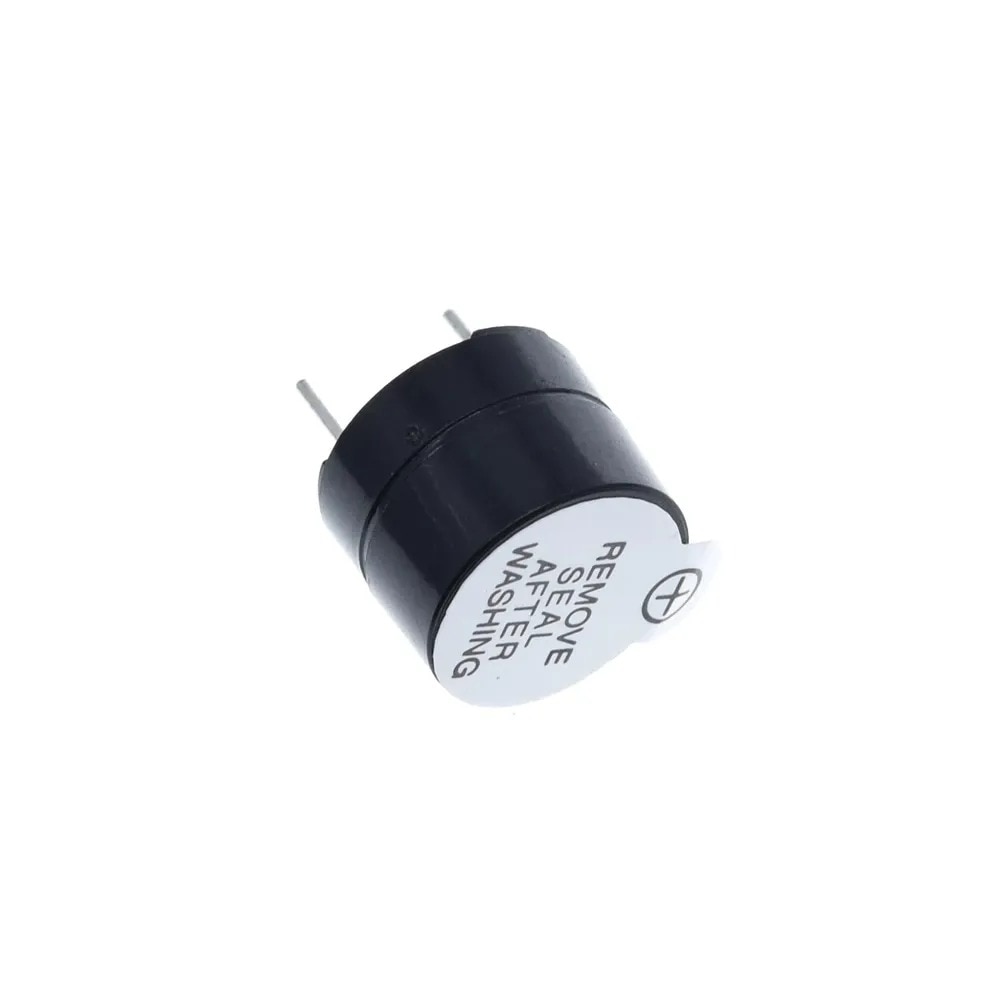

Buzzer pasiv de 12 mm cu tensiune de functionare de 5 V

Un buzzer pasiv este un tip de dispozitiv care emite sunet care nu are un circuit oscilant incorporat. Aceasta inseamna ca se bazeaza pe un semnal extern pentru a genera sunet. Acest semnal poate fi un semnal AC (curent alternativ) sau PWM (modulatie pe latime a impulsului) de la un microcontroler sau alt circuit extern.

Caracteristici cheie

• Fara oscilator incorporat: Spre deosebire de buzzerele active, buzzerele pasive necesita un semnal oscilant extern pentru a genera sunet.
• Tensiune de operare: Ele functioneaza de obicei la tensiuni continue scazute, de obicei intre 3V si 12V.
• Generare de sunet versatila: Capabil sa genereze o gama larga de frecvente si tonuri pe baza semnalului de intrare.
• Control flexibil: Semnalul de intrare poate fi modulat pentru a genera diverse sunete, melodii si frecvente.

Specificatii tehnice

• dimensiuni: Disponibil in diferite dimensiuni, adesea similare cu sonerii active, cum ar fi 12 mm sau 9 mm in diametru.
• Nivel de sunet: De obicei, produce niveluri de sunet intre 70 si 85 dB, dar acest lucru poate varia in functie de semnalul de intrare.
• Gama de frecvente: Poate genera o gama larga de frecvente, de obicei intre 1 kHz si 5 kHz, in functie de intrare.
• Consum curent: De obicei scazut, in jur de 10-30 mA, dar poate varia in functie de caracteristicile semnalului de intrare.

Aplicatii

• Proiecte electronice: Folosit in mod obisnuit in Arduino si alte proiecte de microcontrolere pentru tonuri sau melodii specifice.
• Sisteme de alarma: Folosit in sistemele de securitate si alarma pentru a genera diverse sunete de alerta.
• Electrocasnice: Utilizat in aparate precum masinile de spalat si cuptoarele cu microunde pentru a furniza sunete de alerta sau de stare.
• Jucarii si jocuri: Integrat in jucarii si jocuri electronice pentru a genera efecte sonore si muzica.

Avantaje

• Personalizare sunet: Poate genera o gama larga de sunete si tonuri variind semnalul de intrare, permitand generarea complexa a sunetului.
• Eficient din punct de vedere al costurilor: In general, ieftin si disponibil pe scara larga.
• Integrare flexibila: Controlat cu usurinta de microcontrolere si alte circuite digitale pentru a produce modele de sunet specifice.

Dezavantaje

• Necesita circuite externe: Necesita un semnal oscilant extern, ceea ce face ca designul circuitului sa fie mai complex in comparatie cu utilizarea unui sonerie activa.
• Depinde de semnalul de intrare: Calitatea si volumul sunetului pot varia semnificativ in functie de caracteristicile semnalului de intrare.

Exemplu de conexiune

Pentru a utiliza un buzzer pasiv cu un microcontroler precum un Arduino:

1. Conectati borna pozitiva a soneriei pasive la un pin digital PWM de pe microcontroler.
2. Conectati borna negativa la masa (GND) a microcontrolerului.
3. Utilizati microcontrolerul pentru a genera un semnal PWM sau un semnal oscilant pentru a activa soneria.

Exemplu de cod pentru Arduino

int buzzerPin = 9; // Pin compatibil PWM
void setup() {
pinMode(buzzerPin, OUTPUT);
}
void loop() {
ton (buzzerPin, 1000); // Generati un ton de 1 kHz
intarziere (1000); // Asteptati 1 secunda
noTone(buzzerPin); // Opriti tonul
intarziere (1000); // Asteptati 1 secunda
}
Acest cod simplu genereaza un ton de 1 kHz timp de 1 secunda, urmat de o tacere de 1 secunda, care se repeta la infinit.
