Nota: Aceasta descriere a fost tradusa automat in limba romana.
Convertor ridicator de tensiune step-up, DC-DC, de la 10-36V la 12-80V, 1200W
Caracteristici:

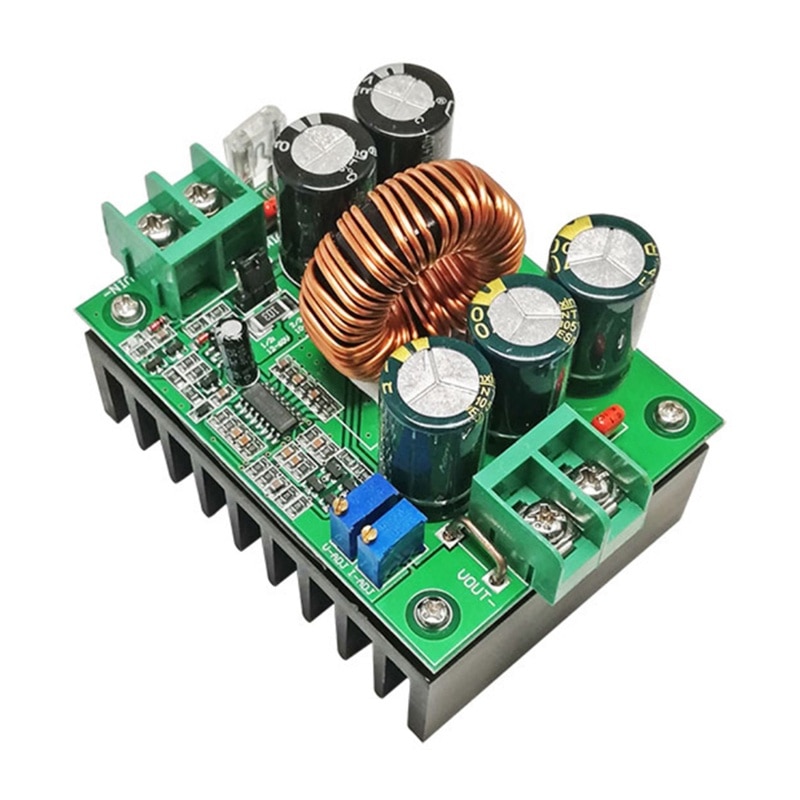

1. Design vertical inductiv mai stabil, interferenta minima, siguranta inlocuibila, protectie dubla mai fiabila; configurarea generala este foarte rezonabila, structura este bine proiectata!

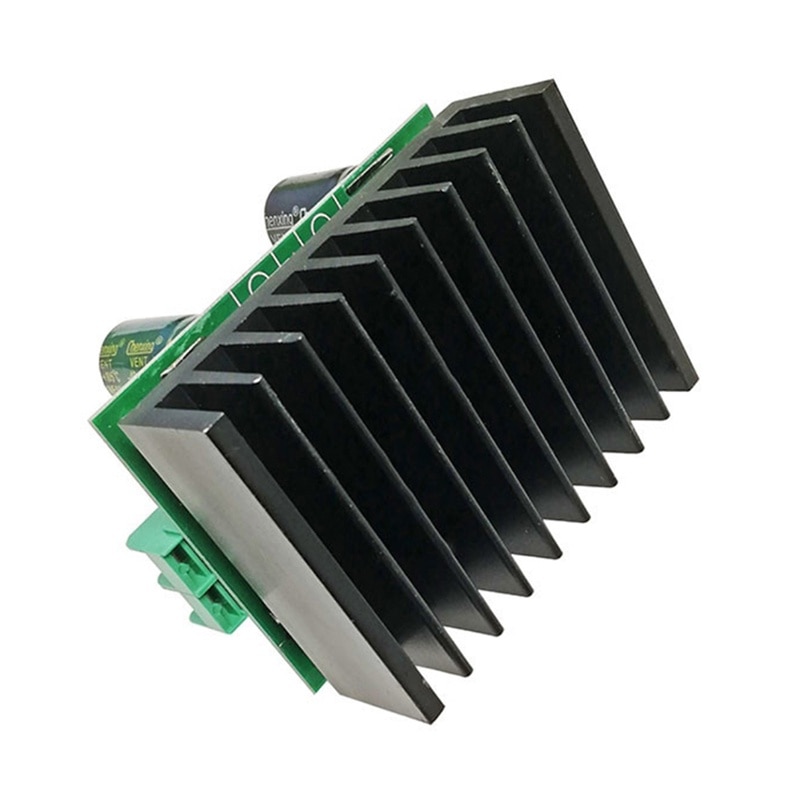

2. Inel magnetic de aluminiu siliciu fier de inalta calitate de 27mm, sarma emailata dubla cu grosime mare si bobinare, radiator de aluminiu gros pentru a reduce caldura totala a modulului, performanta mai stabila.
3. Eficienta mai mare, generare de caldura mai mica.
4. Doua condensatoare electrolitice de 470uF/100V sunt utilizate pentru intrare si trei condensatoare electrolitice de 470uF/100V cu rezistenta redusa pentru iesire, rezultand un ripple de iesire mai mic.
5. Convertorul poate fi utilizat pe scara larga in surse de alimentare pentru vehicule, regulatoare de tensiune pentru panouri solare, incarcarea bateriilor, baterii litiu, iluminarea LED-urilor de mare putere etc.
Parametri:
Tensiune de intrare: DC10-36V
Curent de intrare: 20A
Tensiune de iesire: DC12-80V
Curent de iesire continuu ajustabil: maxim 20A, peste 18A, va rugam sa imbunatatiti racirea (cu diferenta de presiune intre intrare si iesire, cu cat diferenta de presiune este mai mare, cu atat curentul de iesire este mai mic)
Gama de curent constant: maxim 20A
Frecventa de operare: 150KHz
Eficienta de conversie: pana la 95% (eficienta si tensiunea de intrare si iesire, curentul, diferenta de presiune)
Diferenta minima de presiune: 3V
Directia de reglare a potentiometrului: crestere in sensul acelor de ceasornic, scadere in sens invers acelor de ceasornic
Cablare: bloc terminal
Protectie de putere: protectie la supracurent (limitare ajustabila a curentului de iesire, daca curentul depaseste valoarea limita, reduce automat curentul de iesire la o valoare minima de 5A, in functie de natura curentului de sarcina), protectie dubla la scurtcircuit (siguranta de intrare de 20A); protectie anti-reversare la iesire pentru incarcare, nu este necesar sa adaugati dioda anti-reversare.
Nota:
Convertorul nu are protectie la inversare, daca este necesar, va rugam sa adaugati diode la intrare.
Instructiuni de utilizare:
1. Ajustati tensiunea de iesire: reglati potentiometrul CV, in functie de baterie sau LED, setati tensiunea de iesire la valoarea necesara. De exemplu, pentru 10 siruri de LED-uri tensiunea este de 37V, pentru patru siruri de baterii este de 55V etc.
2. Ajustati curentul de iesire: setati potentiometrul CC in sens invers acelor de ceasornic pentru aproximativ 30 de rotatii pentru a seta curentul de iesire la minim, conectati la LED, reglati potentiometrul CC la curentul necesar. Pentru incarcarea bateriilor, dupa descarcarea bateriei, conectati la iesire si reglati CC la curentul dorit (pentru incarcare trebuie sa descarcati bateria pentru a regla corect, deoarece cu cat bateria are mai multa energie, cu atat curentul de incarcare este mai mic). Va rugam sa nu folositi scurtcircuitul pentru a regla curentul, structura circuitului modulului de boost nu poate fi ajustata in scurtcircuit.
Domeniul de aplicare:
1. DIY o sursa de alimentare reglabila, intrare 12V, iesire reglabila 12-80V
2. Sursa de alimentare pentru echipamente electronice, puteti seta valoarea de iesire in functie de tensiunea sistemului.
3. Ca sursa de alimentare pentru vehicule, alimentare pentru laptopuri sau diverse produse digitale
4. DIY o sursa de alimentare mobila pentru laptop de mare putere; cu un pachet de baterii litiu de 12V de mare capacitate, astfel incat laptopul sa poata functiona oriunde mergeti!
5. Stabilizarea tensiunii panourilor solare
6. Incarcarea bateriilor, bateriilor litiu etc.
7. Iluminarea LED-urilor de mare putere
Atentie!
Produsul este destinat specialistilor si persoanelor pasionate de electronica si nu include alte instructiuni de asamblare sau utilizare.
